Atlantis pillangószelep

EPDM ülékkel, saválló tányérral,

DN 40 - DN 600

AS101 - Csak egyedi ajánlatkérés alapján!





atlantis pillangó



Fő jellemzők
AS101 Pillangószelep
Ház Öntöttvas -GG25 / ASTM A126-B
Tányér

Rozsdamentes acél - ASTM A351

CF8 (AISI 304)

Átmérő DN40 - DN600
Karima illeszthetőség

PN6-PN10-PN16, ANSI 150

DN 40 - DN 300

PN6 - PN10

DN 350 - DN 600

Maximális üzemi nyomás

DN40 - DN300 - PN16

DN350 - DN600 - PN10
Maximális hőmérséklet

EPDM: -20 °C - 110 °C
NBR: -20 °C - 90 °C

VITON: -10 °C - 160 °C
Beépítési szabványok BS5155 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1-ISO5211
Működtetés

DN40 - DN200 kézikar,

DN250 - DN600 kézi csigahajtómű

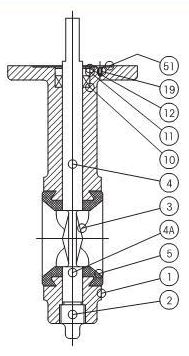

Mérettáblázat:





1
Rész
 Anyagok
Ház
 Öntöttvas GG25/ASTM A126-B
2
Rögzítés
 Nikkelezett szénacél
3
Tányér
 CF8 (AISI 304)
4
Tengely
 Típus 410
4A
Alsó tengely
 Típus 410
5
Ülék
 EPDM
10
Felső tömítés
 EPDM
11
Persely
 DELRIN
12
Gyűrű
 Rugóacél
19
Csavar
 Nikkelezett szénacél
51
Rögzítő lemez
 Nikkelezett szénacél
18
Kézikerék
 Szénacél
18
Csigahajtómű
 Öntöttvas








Tengely
ISO 5211 csatlakozás
Méret
ID
L
B
C
D
E
P
N
I
R
U
X
V
Z1
Z2
Z3
CH
Csatl.
M
W
n
Q
F
Súly
1 1/2"
40
40
40
59
120
179
85
10
33
30
9,5
14
16,5
11
14
F07
90
70
4
9
55
2,7
2"
50
50
43
64
130
194
92
11
33
30
9,5
14
16,5
11
14
F07
90
70
4
9
55
2,9
2 1/2"
65
63
46
72
137
209
107
11
33
30
9,5
14
16,5
11
14
F07
90
70
4
9
55
4,1
3"
80
77
46
85
156
241
122
11
33
30
11,8
16
17,5
11
14
F07
90
70
4
9
55
4,4
4"
100
100
52
95
170
265
150
11
33
30
11,8
16
17,5
11
14
F07
90
70
4
9
55
4,7
5"
125
125
56
110
185
295
179
12
33
30
14,5
19
17,5
14
18
F07
90
70
4
9
55
6,3
6"
150
147
56
123
203
326
206
12
33
30
14,5
19
22,5
14
18
F07
90
70
4
9
55
7,9
8"
200
198
60
168
238
406
257
13
33
30
14,5
19
22,5
17
22
F07
90
70
4
9
55
12,3
10"
250
244
68
203
270
473
316
15
65
60
22
4
8
27
22
28
8x7
F10
125
102
4
12
72
19,5
12"
300
298
78
242
310
552
370
15
65
60
28
4
8
27
22
28
8x7
F10
125
102
4
12
72
30,5
14"
350
337
78
290
330
620
410
15
65
60
28
4
8
8x7
F10
125
102
4
12
72
41
16"
400
387
102
330
375
705
468
20
75
70
38
5
12
12x8
F14
175
140
4
18
80
62
20"
500
487
127
400
440
840
578
20
100
95
45
5,5
14
14x9
F16
210
165
4
22
90
111
24"
600
575
154
460
510
970
680
22
100
95
55
5,5
14
14x9
F16
210
165
4
22
105
210

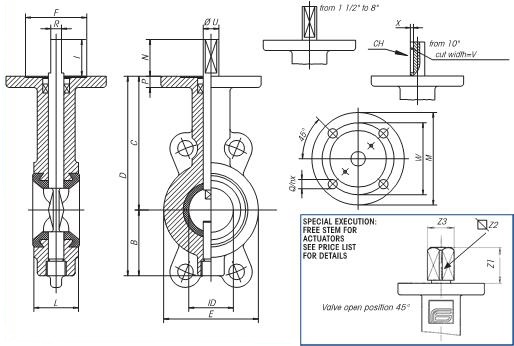

Atlantis pillangó séma

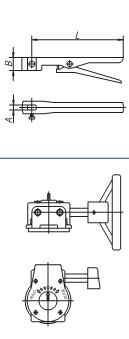

Méretek
A
B
L
Súly
1 1/2"
40
9,5
29
265
0,6
2"
50
9,5
29
265
0,6
2 1/2"
65
9,5
29
265
0,6
3"
80
12
29
265
0,6
4"
100
12
29
265
0,6
5"
125
15
29
265
0,6
6"
150
15
29
265
0,6
8"
200
15
29
315
0,7



A pillangószelep nyomatékigénye (bar):



DN
40
50
65
80
100
125
150
200
250
300
350
400
500
600
PN
1 1/2"
2"
2 1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
20"
24"
0
11
14
18
27
40
59
88
157
248
343
485
662
114
2385
6
11
20
25
32
41
62
92
173
275
382
549
766
1327
2787
10
12
23
27
34
54
71
106
186
321
576
680
882
1634
3250
16
14
25
29
37
56
86
123
262
392
551
1528
2035
3070
5670





Méret
Kv és Cv értékek a különböző nyitási szögeknél
20°
30°
40°
50°
60°
70°
80°
90°
Kv
Cv
Kv
Cv
Kv
Cv
Kv
Cv
Kv
Cv
Kv
Cv
Kv
Cv
Kv
Cv
1 1/2"
40
2.6
3
4.3
5
9.5
11
16
18
22
26
39
45
60
70
69
80
2"
50
6.7
8
7.8
9
16
18
24
28
48
55
62
72
95
110
116
135
2 1/2"
65
8.6
10
13
15
23
27
38
44
73
85
95
110
145
168
181
210
3"
80
13
15
20
23
34
39
56
65
112
130
142
165
216
250
267
310
4"
100
23
27
35
41
61
71
99
115
198
230
259
300
401
465
466
540
5"
125
50
58
74
86
129
150
211
245
414
480
526
610
845
980
948
1100
6"
150
83
96
121
140
211
245
345
400
677
785
871
1010
1392
1615
1647
1910
8"
200
142
165
211
245
354
410
591
685
1099
1275
1478
1715
2302
2670
2746
3185
10"
250
220
255
328
380
560
650
974
1130
1810
2100
2328
2700
3664
4250
4224
4900
12"
300
319
370
466
540
819
950
1353
1570
2629
3050
3405
3950
5129
5950
6336
7350
14"
350
388
450
647
750
1120
1300
1905
2210
3517
4080
4836
5610
6964
8078
9655
1120
16"
400
552
640
776
900
1483
1720
2405
2790
4310
5000
6336
7650
9284
10770
11121
12900
20"
500
785
910
1375
1595
2457
2850
3991
4630
7414
8600
9914
11500
15121
17540
19310
22400
24"
600
1078
1250
1974
2290
3448
4000
5250
6090
10776
12500
14224
16500
20336
23590
24397
28300





Tömítés
Használható
Nem alkalmas
EPDM Víz, tengervíz, gőz, észterek, alkoholok, ketonok, szódavíz, élelmiszeripari vegyületek, oldószerek, szervetlen savak, Szénhidrogének, olajok, zsírok,száraz levegő
NBR Földgáz, levegő, víz, tengervíz,olajok és zsírok. Oldószerek, benzin, benzol, xilol,
VITON Ásványi olajok, benzin, propán,kénsav, hidraulika olaj, magas hőmérsékletekre, Etilénglikol,növényi olajok,etil-acetát,ecetsav
( etánsav )
