Fő Jellemzők: |
351 - 364 - 365 |
Alkalmazási terület: |
Szennyvíz, ivóvíz, ipari víz,
tengervíz, savas, lúgos folyadékok, nem mérgező
gázok, alkatrész anyagaira közömbös közegek, NEM
alkalmazható lüktető áramlási sebességnél ! |
Hőmérséklet: |
-10 °C-tól +100 °C-ig, / -10 °C-tól
+200 °C-ig. |

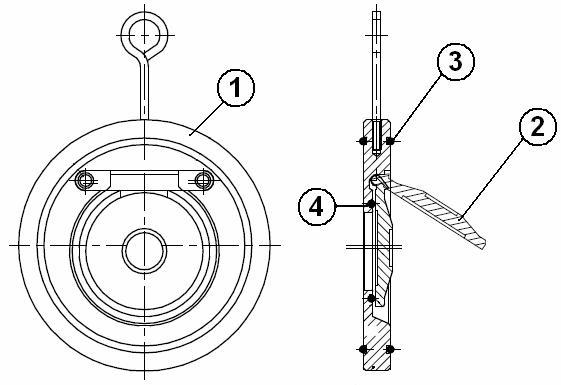

Ház anyaga: |
szénacél / SS316 |
Tányér anyaga: |
szénacél / SS316 |
Tömítés anyaga: |
NBR / EPDM/ Viton |
Beépíthetőség : |
Függőleges vagy vízszintes helyzetben
( a folyási irány figyelembe
vételével ) |
Üzemi nyomás : |
PN16
* DN200-tól PN10 ! |

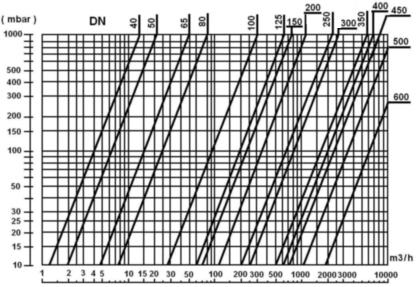

Max. folyási sebesség: |
3m/sec |
|

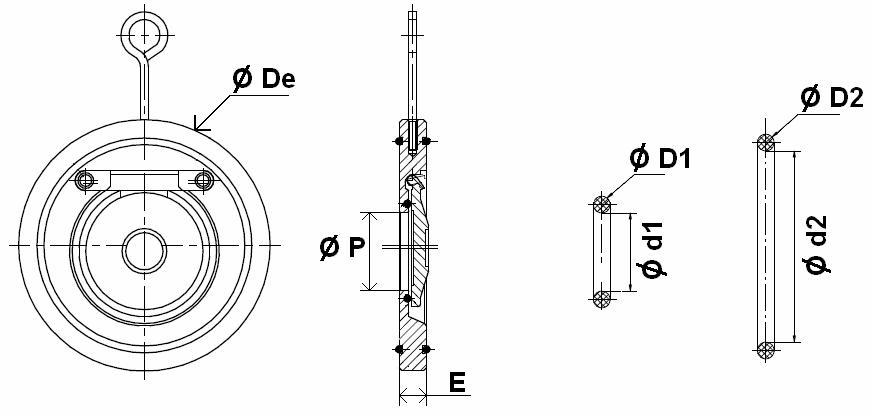

A visszacsapó mérettáblázata
Típus |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
364/365 |
E |
14 |
14 |
14 |
14 |
18 |
18 |
20 |
22 |
26 |
32 |
36 |
41 |
50 |
56 |
56 |
Ø De |
94 |
109 |
129 |
144 |
164 |
194 |
220 |
275 |
330 |
380 |
442 |
494 |
554 |
616 |
733 |
Ø P |
22 |
32 |
40 |
54 |
70 |
92 |
112 |
154 |
192 |
227 |
270 |
315 |
359 |
410 |
490 |
Ø d2 |
72 |
83 |
100,6 |
108,6 |
138,6 |
163 |
189,1 |
245,1 |
293,5 |
338,5 |
385 |
435 |
486 |
534 |
630 |
Ø D2 |
3,5 |
3,5 |
3,7 |
3,7 |
3,7 |
3,5 |
3,7 |
3,7 |
3,5 |
6 |
8 |
8 |
8 |
8 |
8 |
Ø d1 |
25,3 |
35,3 |
46,6 |
59,6 |
74,6 |
96 |
116,5 |
161,5 |
200,5 |
238,5 |
283,2 |
328,2 |
375,2 |
426,2 |
510,2 |
Ø D1 |
2,35 |
2,35 |
2,7 |
2,7 |
3,7 |
3,5 |
3,5 |
3,5 |
3,5 |
6 |
8 |
8 |
8 |
8 |
8 |
351/364 |
Súly (kg) |
0,69 |
0,86 |
1,2 |
1,49 |
2,42 |
3,29 |
4,72 |
7,92 |
13,73 |
21,04 |
32,5 |
49 |
67 |
93 |
138 |
365 |
Súly (kg) |
0,68 |
0,9 |
1,27 |
1,53 |
2,47 |
3,42 |
4,8 |
8,7 |
14,03 |
25,1 |
32,5 |
49 |
67 |
93 |
138 |
|
