D 884, D 885, D 886 típusú,
Közvetlen (Direkt) működésű mágnesszelep
NC
12V DC, 24V AC/DC, 110V AC, 230V AC
1/4" - 1/2"
|
| Fő jellemzők |
D884, D885, D886 |
| Ház anyaga |
Réz |
| Belső alkatrészek |
Saválló anyagból |
| T közeg °C |
-10°C - +90°C |
| T környezeti °C |
-10°C - +50°C |
Tekercs teljesítmény
tartó/behúzó |
AC 18VA/36VA
DC 14W |
| Membrán anyaga |
FKM |
| Védettségi osztály |
IP65
(konnektorral) |
| Működtető feszültségek |
12V DC, 24V AC/DC,
110V AC, 230V AC |
| Alkalmazási
terület |
víz, olaj, levegő |
|

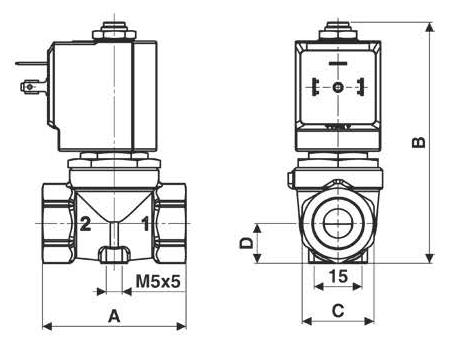

D884, D885,
D886 típusú mágnesszelepek beépítési méretei
|
|
Szelep kód |
Menetes csatlakozás |
Ø (mm) |
Kvs (l/min) |
ΔP min (bar) |
ΔP max DC (bar) |
D884DVU |
1/4" |
10,5 |
21 |
0 |
16 |
D885DVU |
3/8" |
10,5 |
24 |
0 |
16 |
D886DVU |
1/2" |
10,5 |
25 |
0 |
16 |
|
Csatlakozás
(ISO 228 G) |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
Súly
(kg) |
| 1/4" |
54 |
89 |
HEX27 |
38 |
15 |
0,45 |
| 3/8" |
54 |
89 |
HEX27 |
61,1 |
15 |
0,4 |
| 1/2" |
54 |
89 |
HEX27 |
61,1 |
15 |
0,4 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
