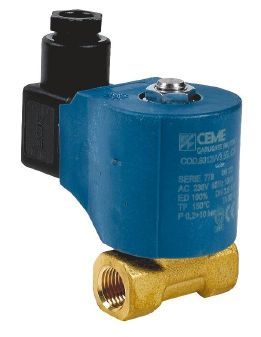

EST93 Mágnesszelep,

alaphelyzetben zárt, NC

üzemanyagra

Direkt feszültségre nyitó, közvetlen működésű, nem szükséges nyomáskülönbség

Solenoid valve

Ceme 93







Fő Jellemzők: EST 93
Ceme93
Ház kivitel
Sárgaréz
Belső alkatrészek
Saválló anyagból
T folyadék max.
150 °C
T környezeti
80 °C
Szükséges ΔP
0 bar
Nyomás max.
Lásd a lenti táblázatban
Maximális nyomáskülönbség
Lásd a lenti táblázatban
Membrán
FPM / FKM / Viton
Elektromos csatlakozó
T30
Működtető feszültségek

230V / 48V / 24V
AC (50 Hz)

12V / 24V DC







Az EST93 mágnesszelep méretei



DN

A

(mm)

B

(mm)

C

(mm)

D

(mm)

Tömege

(kg)
1/4"
42
69
60
60
0,4
3/8"
47
73
60
62
0,45
1/2"
56
76
60
63
0,5



Nyitási, zárási ideje: 20 - 60 ms



DN

Furat

(mm)

kV

(m3/h)

Maximális

nyomáskülönbség

AC

Maximális

nyomáskülönbség

DC
1/4"
3,5
0,27
15
4
3/8"
3,5
0,3
15
4

1/2"
5,0
0,48
4,5
1

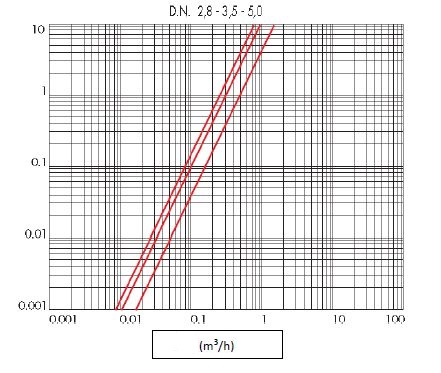

Az EST93 áramlás diagramja













Az esetleges hibákért felelősséget nem vállalunk !
