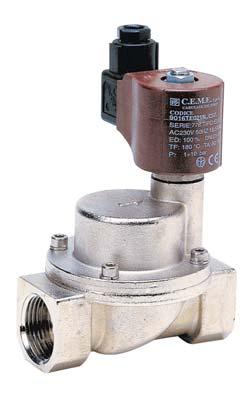

ESV90 mágnesszelep gőzre,
Alaphelyzetben zárt, NC,
Normally Closed
Feszültségre nyitó mágnes szelep, solenoid valve
Ceme 90
|
| Fő Jellemzők: ESV 90 |
Ceme90 |
| Ház kivitele |
Nikkel bevonatos réz |
| Belső alkatrészek |
Saválló anyagból |
| Felhasználási terület |
Nem agresszív folyadék, víz, gőz, levegő |
| T környezeti |
80 °C |
| T Max. |
180 °C |
| Védettség |
IP65 |
| Max. üzemi nyomás |
10 bar |
| Szükséges min. Δp |
1 bar |
| Működtető feszültségek |
12V /24V DC, 24V / AC (50 Hz)
48V / AC (50 Hz) 110V / AC (50 Hz)
230V / 50-60 Hz |
| Elektromos csatlakozó |
T30 |
|
|

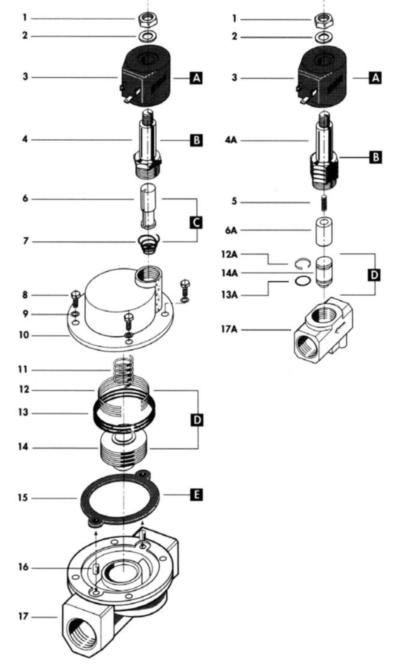

1 |
Tekercs rögzítő anya |
2 |
Alátét |
3 |
Behúzótekercs |
4 |
Hengeres csőtengely AISI 430 |
5 |
Acél rugó AISI 430 |
6 |
Rozsdamentes acél AISI 430 |
7 |
Acél rugó AISI 430 |
8 |
Fedél rögzítő csavarok |
9 |
Rugós alátét |
10 |
Fedél CW 617 N |
11 |
Acél rugó |
12 |
Acél rugó |
13 |
PTFE tömítések |
14 |
Acél záróelem + PTFE/grafit |
15 |
Teflon tömítés |
16 |
Pozícionáló csap |
17 |
Rézötvözet ház CW 617 N |
|
|

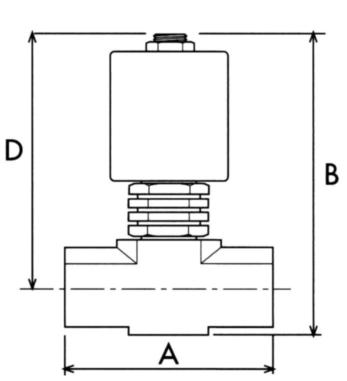

| Mérettáblázat ESV 90 |
| DN |
A |
B |
C |
D |
Súly
(kg) |
| 3/8" |
56 |
99 |
60 |
81 |
0,47 |
| 1/2" |
56 |
99 |
60 |
81 |
0,50 |
| 3/4" |
100 |
134 |
80 |
116 |
1,45 |
| 1" |
100 |
139 |
80 |
119 |
1,48 |
| 1 1/4" |
146 |
184 |
128 |
154 |
4,5 |
| 1 1/2" |
146 |
184 |
128 |
154 |
4,3 |
| 2" |
174 |
219 |
146 |
184 |
7,2 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
