EVP gázmágnesszelep

EVP karimás Gáz mágnesszelep:

Alaphelyzetben zárt,

NC ( Normally Closed )

24V / 230V AC váltakozó áramú

DN65 - DN150, 360 mbar, Ip65,

DN100 méretig rövid szállítási határidővel, DN125 és DN150 egyedi megrendelésre!

Fő Jellemzők	Madas - EVP
Ház kivitel	Aluminium
Belső alkatrészek	Saválló anyagból
Felhasználás	Nem agresszív száraz gázok
T környezeti °C	-15 - 60 °C
T Max. °C	85 °C
Védettség	IP65
Max. Üzemi nyomás	360 mbar
Tápfeszültség tűrés	-15% - + 10%
Működtető feszültségek DN32 - DN150	24V DC, 24V AC, 110V AC, 230V AC (50-60 Hz)
Működtető feszültségek DN15 - DN25	12V DC, 12V AC, 24V DC, 24V AC, 110 AC, 230V AC (50-60Hz)
Zárási, Nyitási idő	< 1 sec

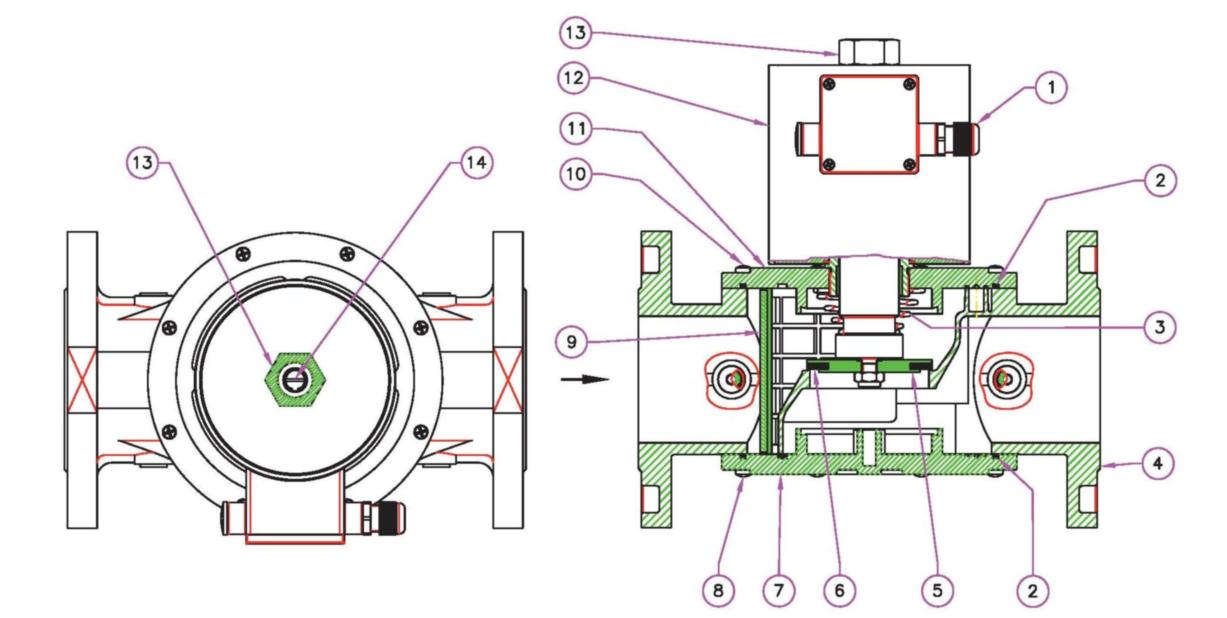

EVP karimás gázmágnesszelep szerkezeti rajz

1	Elektromos csatlakozás
2	O-gyűrűs fedéltömítés
3	Zárórugó
4	Szelepház
5	Zárófelület (szeleptányér)
6	Tányér tömítés
7	Alsó fedél
8	Alsó fedél csavarjai
9	Beépített szűrőbetét
10	Felső fedél csavarjai
11	Fedél
12	Behúzótekercs
13	Tekercs rögzítő anya
14	Előbeállító csavar

Áramlásdiagram

1) Metán 2) Levegő 3) Városi gáz 4) LPG

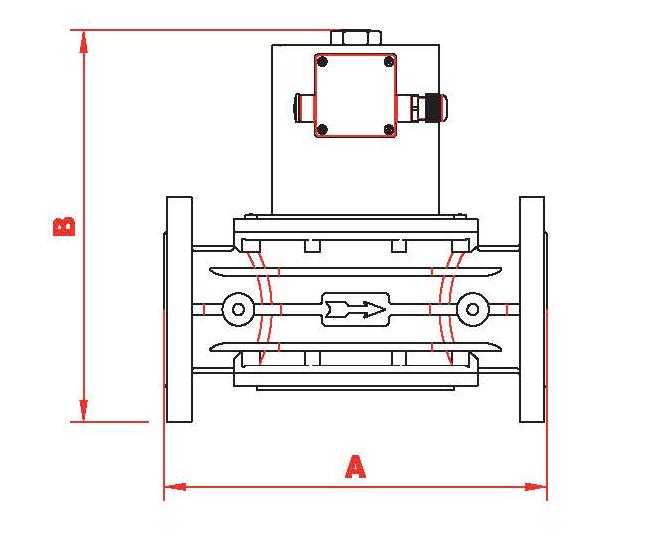

Méretek

Típus kód	DN	A	B	Kg
EVP08 / EVPF 08	DN 65	290	321	17
EVP09 / EVPF 09	DN 80	310	328	18
EVP10 / EVPF 10	DN 100	350	389	34,2
EVP11 / EVPF 11	DN 125	480	575	NA
EVP12 / EVPF 12	DN 150	480	575	NA

Mágnestekercs működtető teljesítmények táblázata

	Tekercs	Behúzó/Tartó teljesítmény
DN32 - DN50	24V DC	47W
	24V AC	47VA / 13VA
	110V AC	46VA / 13VA
	230V AC	55VA / 16VA
DN65 - DN80	24V DC	88W
	24V AC	88VA / 24VA
	110V AC	97VA / 26VA
	230V AC	105VA / 29VA
DN100	24V DC	107W
	24V AC	107VA / 29VA
	110V AC	115VA / 31VA
	230V AC	124VA / 36VA
DN125	24V DC	130VA / 40VA
	24V AC	120VA / 35VA
	110V AC	270VA / 70VA
	230V AC	270VA / 70VA
DN150	24V DC	130VA / 40VA
	24V AC	120VA / 35VA
	110V AC	270VA / 70VA
	230V AC	270VA / 70VA

Az EVP/NC (Madas gyártmány) gázmágnesszelep alapállapotban zárt működésű. Ezek a mágnesszelepek vezérelhetőek nyomáskapcsolóval, termosztáttal, stb. Biztonsági szerelvénynek is alkalmazhatóak. Gázüzemre, metán, lpg, városi gáz, levegő és nem mérgező, nem agresszív gázokra.

Összhangban a következő irányelvekkel:
90/396/EGK (a földgáz irányelv),
94/9/EK (ATEX irányelv),
89/336/EGK (Elektromágneses összeegyeztethetőség),
73/23/EGK (alacsony feszültségű irányelv)

Karimás csatlakozások PN16: (DN 65 - DN 150) az ISO 7005

Minden verzió ( DN 32 - DN150 ) alapból 24V DC van szerelve.

Az esetleges hibákért felelősséget nem vállalunk !
