EVP menetes gáz mágnesszelep
Alaphelyzetben zárt, NC
( Normally Closed )
|
Fő jellemzők |
Madas EVP |
Ház kivitel |
Aluminium |
Belső alkatrészek |
Saválló anyagból |
Felhasználás |
Nem agresszív száraz gázok |
T környezeti |
-15 - 60 °C |
T max. |
85 °C |
Védettség |
IP65 |
Max. üzemi nyomás |
360 mbar |
Tápfeszültség tűrés |
-15% - + 10% |
Működtető feszültségek DN32 - DN50 |
24V DC, 24V / 50 Hz, 110V / 50 Hz, 230V / 50-60Hz ( AC ) |
Működtető feszültségek DN15 - DN25 |
12V DC, 12V / 50 Hz, 24V DC,
24V / 50 Hz, 110V / 50 Hz,
230V / 50-60Hz (AC)
|
Zárási idő és
nyitási idő |
<1 sec |
|
|
1 |
Elektromos csatlakozás |
2 |
O-gyűrű tömítés |
3 |
Zárórugó |
4 |
Szelepház |
5 |
Zárófelület |
6 |
Tömítő alátét |
9 |
Szűrő alkatrész |
10 |
Fedél rögzítő csavar |
11 |
Fedél |
12 |
Tekercs |
13 |
Tekercs rögzítő anya |
14 |
Áramlás állító csavar |
|
Áramlásdiagram
 |
1) Metán 2) Levegő 3) Városi
gáz 4) LPG |

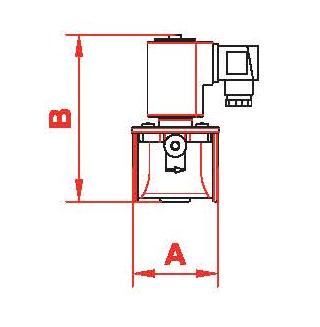

Méretek
|
Típus kód |
DN |
A |
B |
Kg |
EVP 02 / EVPF 02 |
15 |
70 |
130 / 144 |
0,9 |
EVP 03 / EVPF 03 |
20 |
70 |
130 / 144 |
1 |
EVP 04 / EVPF 04 |
25 |
90 |
157 / 171 |
2 |
EVP 05 / EVPF 05 |
32 |
160 |
210 |
5,8 |
EVP 06 / EVPF 06 |
40 |
160 |
210 |
5,8 |
EVP 07 / EVPF 07 |
50 |
160 |
235 |
5,8 |
|
Az EVP/NC (Madas gyártmány) gázmágnesszelep alapállapotban zárt működésű.
Ezek a mágnesszelepek vezérelhetőek nyomáskapcsolóval,
termosztáttal, stb. Biztonsági szerelvénynek is
alkalmazhatóak. Földgáz, metán, lpg, városi gáz, levegő
és nem mérgező, nem agresszív gázokra.
- Összhangban a következő irányelvekkel:
- 90/396/EGK (a földgáz irányelv),
- 94/9/EK (ATEX irányelv),
- 89/336/EGK (Elektromágneses összeegyeztethetőség),
- 73/23/EGK (alacsony feszültségű irányelv)
|
Menetes csatlakozások 1/2" - 2"
