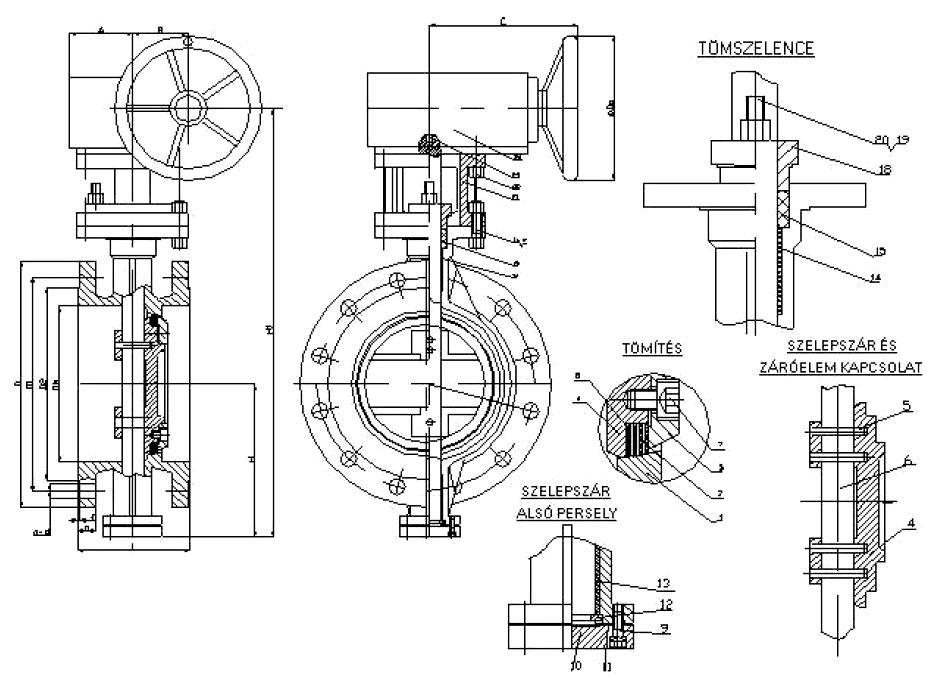

Anyagtáblázat:



Sorsz.	Megnevezés	WCB	SS304	SS316
1	Test:	ASTM216 WCB	304	CoCrW/316
1B.	Test ülék:	ASTM182F6	ASTM182F6	ASTM182F6
1C.	Test ülék:	STELLIT	STELLIT	STELLIT
2	Záróelem tömítés:	1Cr18Ni9Ti /grafit	1Cr18Ni9Ti /	1Cr18Ni9Ti /grafit
3	Csavar:	6.8	6.8	6.8
4	Záróelem:	WCB	304	316
5	Csap:	50CrVA	304	316
6	Szelepszár:	1Cr13	304	316
7	Bkny csavar:	Q235A	304	316
8	Záróelem tömítés:	Flexibilis grafit	grafit	grafit
9	Csavar:	6.8	6.8	6.8 / 316
10	Alsó fedél:	Q235A	Q235A	316
11	Tömítés:	Grafit / SS	XB450	Grafit / SS
12	Gyűrű:	2Cr13	2Cr13	316
13	Persely:	ZQAL9 - 4	-	-
14	Persely:	ZQAL9 - 4	-	-
15	Szelepszár tömítés:	Flex. grafit+YS450	Flexibilis grafit	Flexibilis grafit
16	Csavar:	6.8 / 304	6.8 / 304	6.8 / 304
17	Csavaranya:	6	6 / 304	6 / 304
18	Tömszelence zárócsavar	WCB	304	316
19	Csavar:	6.8	6.8 / 304	6.8 / 304
20	Csavaranya:	6	6 / 304	6 / 304
21	Kengyel:	WCB	WCB	WCB
22	Csavar:	6.8	6.8	6.8 / 304
23	Rögzítő ék:	45	45	45





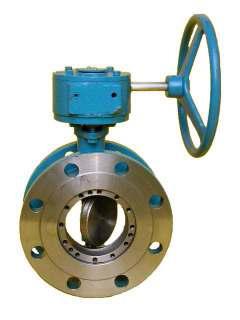

PN16: P3F16GSC-GSC-GEAR

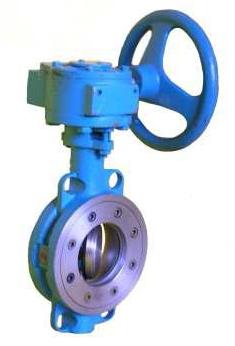

P3F16GSC-GSC-GEAR-ST



	Beépítési hossz		Csatlakozó Karima
DN	Karimás F 16	Wafer	Külső átm. D	Osztókör D 1	Furat d x n
80	114	50	200	160	18 x 8
100	127	54	220	180	18 x 8
125	140	60	250	210	18 x 8
150	140	60	285	240	22 x 8
200	152	64	340	295	22 x 12
250	165	71	405	355	26 x 12
300	178	81	460	410	26 x 12
350	190	92	520	470	26 x 16
400	216	102	580	525	30 x 16
450	222	114	640	585	30 x 20
500	229	127	715	650	33 x 20
600	267	152	840	770	36 x 20







PN25 : P3F25GSC-GSC-GEAR

P3F25GSC-GSC-GEAR-ST



	Beépítési hossz		Csatlakozó Karima
DN	Karimás F 16	Wafer	Külső átm. D	Osztókör D 1	Furat d x n
80	114	50	200	160	18 x 8
100	127	54	235	190	22 x 8
125	140	59	270	220	26 x 8
150	140	60	300	250	26 x 8
200	152	73	360	310	26 x 12
250	165	83	425	370	30 x 12
300	178	92	485	430	30 x 16
350	190	117	555	490	33 x 16
400	216	133	620	550	36 x 16
450	222	149	670	600	36 x 20
500	229	162	730	660	36 x 20
600	267	184	845	770	36 x 20







PN40 : P3F40GSC-GSC-GEAR

P3F40GSC-GSC-GEAR-ST





	Beépítési hossz		Csatlakozó Karima
DN	Karimás F 16	Wafer	Külső átm. D	Osztókör D 1	Furat d x n
80	114	50	200	160	18 x 8
100	127	54	235	190	22 x 8
125	140	59	270	220	26 x 8
150	140	60	300	250	26 x 8
200	152	73	375	320	30 x 12
250	165	83	450	385	33 x 12
300	178	92	515	450	33 x 16
350	190	117	580	510	36 x 16
400	216	133	660	585	39 x 16
450	222	149	685	610	39 x 20
500	229	162	755	670	39 x 20
600	267	184	890	795	48 x 20
