Karimás fémkompenzátor
szénacél karima és saválló balg + vezetőcső
magas hőmérsékletre, gőzre
DN25 - DN250
PN16
1521 típus
A kompenzátorok Ayvaz gyártmányúak, Törökországban gyártott termékek.
Elérhető még a 1521 típuson felül az MKDF-60L típus is.
|
Alkalmazási terület |
Folyadékok, gázok, gőz,
az alkatrészek
anyagaira közömbös közegek.
Axiális
mozgások kiegyenlítésére,
rezgések csillapítására nem ajánlott!
|
Alkatrészek anyagai |
Balg ( hullám ) és vezetőcső - Rozsdamentes acél - SS321 |
Karima - Festett vagy horganyzott szénacél - E24 |
Hőmérséklet |
-20 °C - 300 °C (A nyomás függvényében változó!) |
Nyomás |
Maximum 16 Bar ( PN 16 ) |
|
|
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| L |
105 |
105 |
120 |
150 |
140 |
155 |
220 |
190 |
270 |
275 |
285 |
| H |
33 |
41 |
48 |
60 |
76 |
83 |
114 |
140 |
168 |
219 |
273 |
| b |
16 |
16 |
16 |
18 |
18 |
20 |
20 |
22 |
22 |
24 |
26 |
| f |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Ø do |
48,2 |
55,6 |
61 |
77 |
96 |
112 |
141 |
165 |
201 |
252 |
325,8 |
| Ø d1 |
32 |
36 |
41,4 |
53,5 |
70 |
78 |
103,5 |
127,3 |
156 |
207 |
256 |
| L1 |
70 |
74 |
87 |
110 |
100 |
110 |
170 |
140 |
216 |
220 |
218 |
| Vastagság |
0,3 |
0,3 |
0,3 |
0,4 |
0,4 |
0,5 |
0,6 |
0,6 |
0,6 |
0,8 |
1 |
Hullámok
száma |
17 |
17 |
17 |
20 |
16 |
15 |
20 |
16 |
20 |
16 |
14 |
Axiál mozgás
(mm) |
± 11 |
± 10 |
± 13 |
± 20 |
± 20 |
± 25 |
± 32 |
± 33 |
± 40 |
± 33 |
± 40 |
Súly
(Kg) |
2,05 |
3,09 |
3,38 |
4,62 |
5,65 |
7,02 |
8,77 |
11,24 |
15,11 |
21,07 |
31 |
|

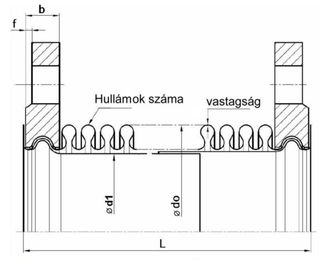

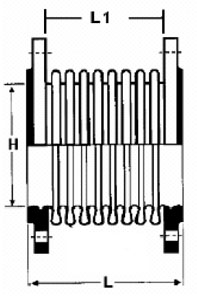

Méretezési Rajz |

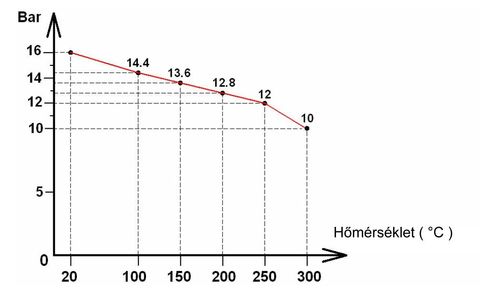

Nyomás-Hőmérséklet diagram |
|
|
