Madas FM gázszűrő

Gázszűrő:

Menetes és karimás kivitelben

DN15 - DN150

FM típus

2bar - 6bar nyomásfokozattal







Fő Jellemzők
FM
Ház kivitel
Aluminium
Menetes csatlakozás
DN15 - DN50
Karimás csatlakozás
DN65 - DN150
Felhasználás

Száraz gázok, földgáz, PB gáz,

biogáz rendelésre
T környezeti °C
-20 - 70 °C
Max. üzemi nyomás
2 bar - 6 bar
Szűrő finomságok
50 μm / 10 μm

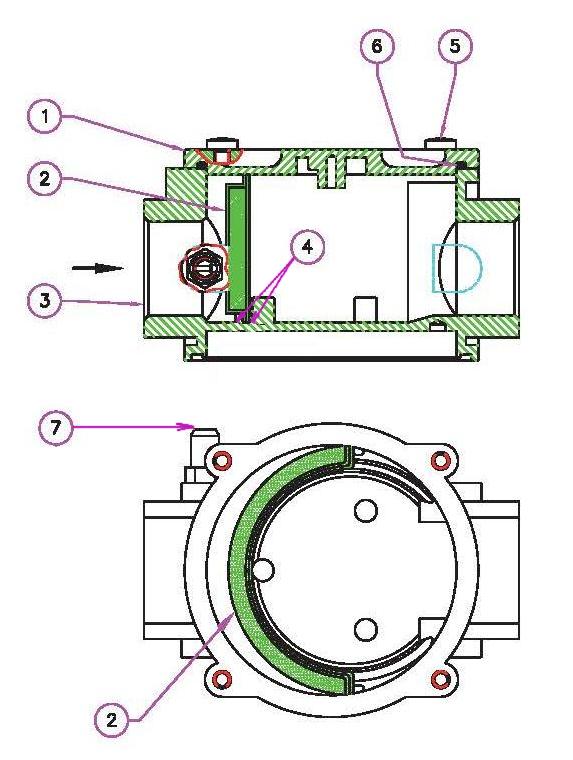

FM menetes gázszűrő szerkezeti rajz

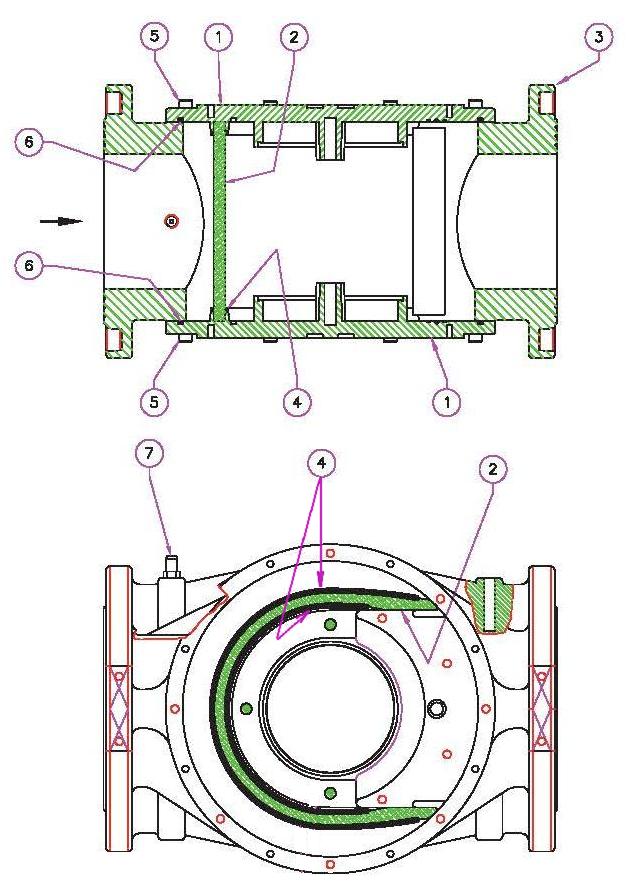

FM karimás gázszűrő szerkezeti rajz



1
Fedél
2
Szűrőbetét
3
Ház
4
Szűrőtartó foglalat
5
Rögzítőcsavarok
6
Tömítő O-gyűrű
7
Nyomásellenőrző szelep

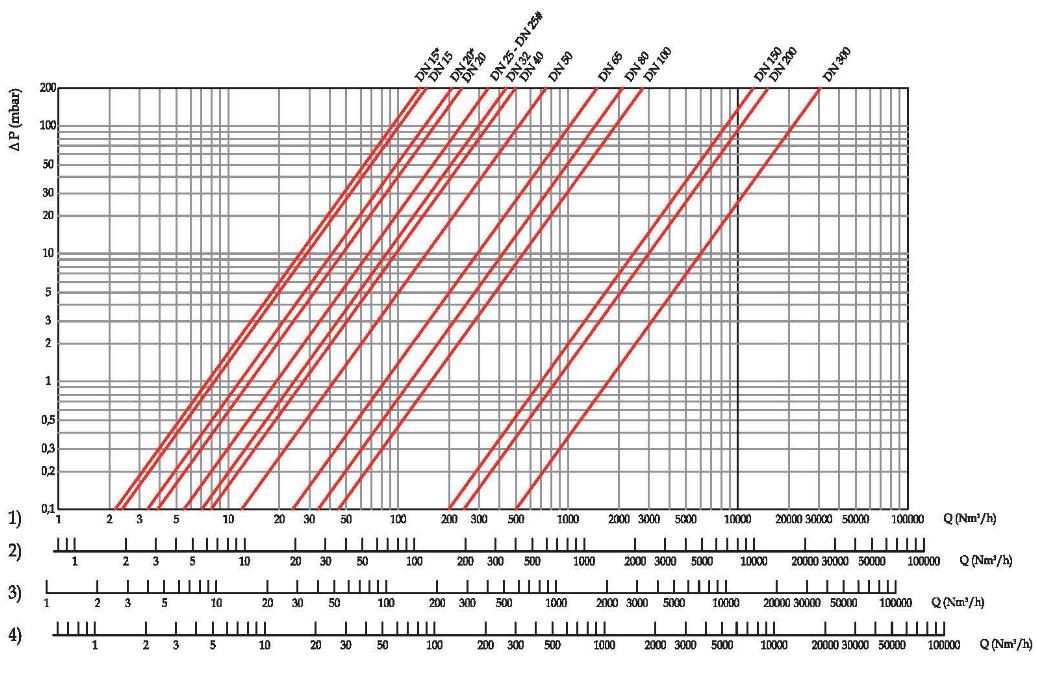

Gázszűrő áramlásdiagramja - 10μm



Gázszűrő áramlásdiagramm 10μm

1) Metán 2) Levegő 3) Városi gáz 4) LPG

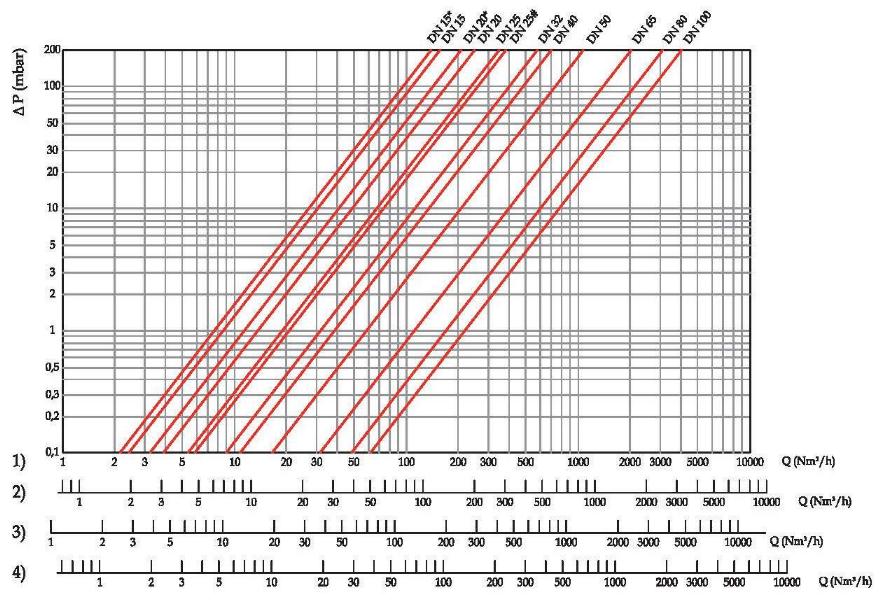

Gázszűrő áramlásdiagramja - 50μm



Gázszűrő áramlásdiagramm 50μm

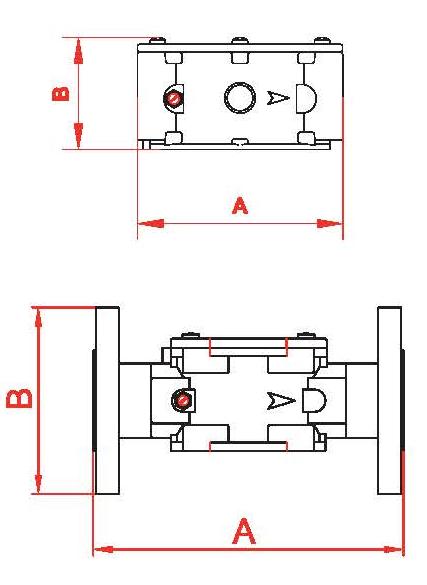

Beépítési méretek





Karimás gázmágnesszelep méretei





Típus
DN
A
B
Kg
FM
DN15
120
72
0,5
FM
DN20
120
72
0,5
FM
DN25
120
72
0,5
FM
DN25M
160
87
1,25
FM
DN32
160
87
1,2
FM
DN40
160
87
1,2
FM
DN50
160
110
1,35











Az esetleges hibákért felelőséget nem vállalunk !
