3 részes hegtoldatos saválló gömbcsap,

szerelhető golyóscsap

1/4" - 4"

DN8 - DN100

PN63

791 típus





790 típusú 3 részes B-B menetes saválló gömbcsap



Nyakas kivitel
Min. hőmérséklet -20 °C
Max. hőmérséklet 180 °C
Teljes átömlésű kivitel
Max. nyomás 63 bar
Saválló anyagból

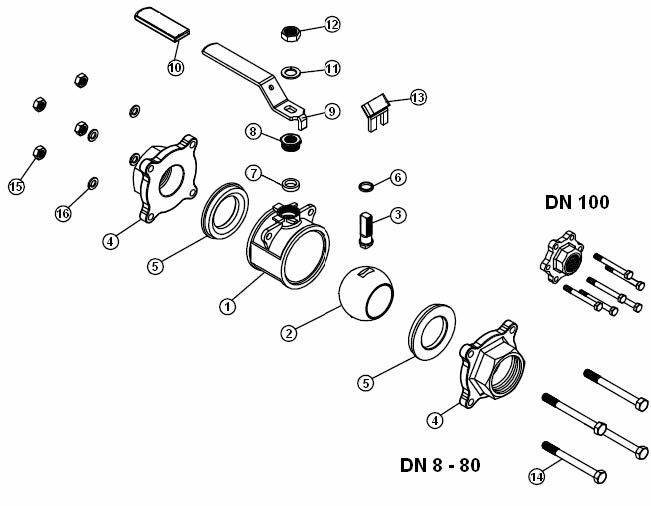

3 részes hegtoldatos, szerelhető gömbcsap szerkezeti rajza





Szám
Megnevezés
Anyagok
Anyagok
796/797/798
790/791/792/744
1
Ház
ASTM A216 WCB
SS 316
2
Gömb
SS 304
SS 316
3
Tengely
SS 304
SS 316
4
Menetes végek
ASTM A216 WCB
SS 316
5*
Ülék
PTFE 15% üveggel
6*
Tengelytömítés
PTFE ( Teflon )
7*
Tömítés
PTFE ( Teflon )
8
Anya
SS 304
9
Kézikar
SS 304
10
Kézikar borítás
Plastic
11
Kézikar alátét
SS 304
12
Kézikar anya
SS 304
13
Záró stift
SS 304
14
Csavar
SS 201
15
Anya
SS 304
16
Alátét
SS 304



(* tartalmazza a tömítéskészletet)

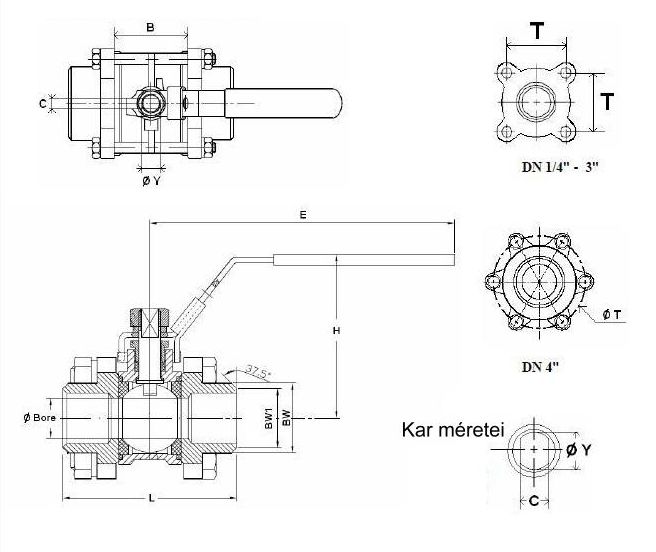

3-részes szerelhető gömbcsap méretezési rajza



3 részes hegtoldatos gömbcsap méretezési rajz





3 részes szerelhető hegtoldatos gömbcsap mérettáblázata



Típusok
DN
1/4"
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
4"
Gömb
furat Ø
9.2
12.8
15
20
25
32
38
50
65
80
100
L
59
60
65.5
76.5
86.2
103.1
118
131.5
174.5
192.7
239.6
B
20
22
23.3
30.8
37.8
47
57
68
96.1
108.2
136.1
791 típus
E
108
108
113
113
135
135
160
160
230
230
335
H
52
52
63
68
79
88
97
108
128
140
172
797 típus
Ø Y
8
8
8
8
10
10
12
12
14
14
20
C
5
5
5
5
6.5
6.5
8.5
8.5
10
10
16
Hegtoldatos
kivitelűek
T
25
28
32
40
45
53
64
79
98
116
198
BW
14
17.5
22
27.5
34
43
49
61
76.5
90
115
BW1
12
14.5
17
22.5
28.6
36
43
54
68
84
104
Súly ( Kg )
0.3
0.33
0.5
0.71
1.09
1.67
2.8
4.26
8.2
12.5
26







Az esetleges hibákért felelősséget nem vállalunk !
