Szerelhető kétrészes, karimás gömbcsap
DN15 - DN200
PN16
1GH601 - GVCDI-601 - DPQ41F-16 típus
 |
| Specifikációk |
1GH601
típus |
| Ház |
GG-25 vagy GGG40 Öntöttvas |
| Gömb |
X20CR13, SS304 |
| Tömítés |
PTFE ( teflon ) |
| Tengely |
SS304 |
| Átmérő |
DN15 - DN200 |
| ISO5211 csatlakozású |
Hajtómű illesztőperem |
| Maximális üzemi nyomás |
PN16 (1,6 MPa) |
| Szerelhető kétrészes gömbcsap felhasználása, alkalmazási területe |
Hideg, meleg víz rendszerek,
tengervíz, ipari víz, glykolos közeg, hűtés,
fűtés, az alkatrész anyagaira közömbös
közegek, semleges, nem éghető, gázok. |
| Maximális
hőmérséklet |
120 °C |
| Minimális
hőmérséklet |
-10 °C |
| Működtető
kar |
Szénacél kézikar |
| Csavarok |
Szénacél, ASTM A307 |
|
|

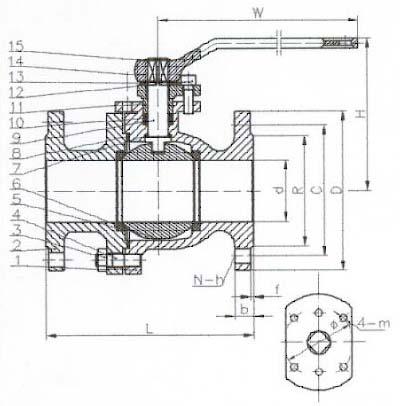

DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
d |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
115 |
120 |
125 |
130 |
140 |
150 |
170 |
180 |
190 |
325 |
350 |
400 |
H |
78 |
113 |
107 |
113 |
130 |
146 |
176 |
222 |
300 |
325 |
350 |
400 |
W |
130 |
160 |
160 |
160 |
250 |
250 |
350 |
350 |
400 |
600 |
600 |
800 |
R |
45 |
58 |
68 |
78 |
88 |
102 |
122 |
138 |
158 |
188 |
212 |
268 |
C |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
B |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
22 |
24 |
26 |
26 |
30 |
N-h |
4- O14 |
4- O14 |
4- O14 |
4- O18 |
4- O18 |
4- O18 |
4- O18 |
8- O18 |
8- O18 |
8- O18 |
8- O23 |
8- O23 |
F |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
O |
36 |
36 |
42 |
42 |
50 |
70 |
102 |
102 |
125 |
125 |
140 |
140 |
4-m |
M6 |
M6 |
M6 |
M6 |
M6 |
M8 |
M10 |
M10 |
M12 |
M12 |
M16 |
M16 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
