Acél gömbcsap, menetes golyóscsap

nagy nyomásra

1/4" - 1"

DN8 - DN25

PN315 - PN500

799 típus



Nagynyomású acél gömbcsap



Szűkített kivitel
PTFE ülék
Bikróm bevonatos szénacél ház
Króm bevonatos szénacél gömb
Nyomásfokozat: 3/4" - 1" 315 bar
Nyomásfokozat: 1/4" - 1/2" 500 bar
Max. hőmérséklet 100 °C





Rész
Anyag
Ház
Bikróm bevonatos szénacél
Gömb
Króm bevonatos szénacél
Tengely
Acél ss304
Ülék
Delrin / PTFE
O-gyűrű
NBR
Kar
Alumininum

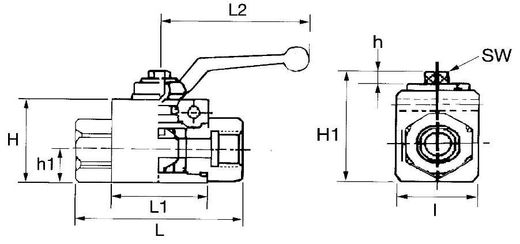

Nagynyomású acél gömbcsap sematikus ábra





DN 1/4" 3/8" 1/2" 3/4" 1"
L 71 72 83 95 113
H 35 40 45 50 65
L1 42 44 48 62 66
L2 110 110 110 180 180
H1 49 54 59 75 82
h 11 11 11 14 14
h1 12,5 17,5 19 24,5 29,5
I 30 35 40 50 58
SW 9 9 9 14 14
Súly 0,49 0,64 0,75 1,41 2,17
