Karimás import gumikompenzátor
DN32-DN300
PN16
DN350-től
PN8
1TUKGP
|
Alkalmazási terület |
Fűtés, hűtés ivóvíz, ipari víz, levegő, rendszerekhez |
Alkatrészek anyagai |
Karima - Horganyzott szénacél |
Gumi - EPDM + nylon textília |
Hőmérséklet |
-10 °C - +105 °C (A nyomás függvényében változó!) |
|
|
|

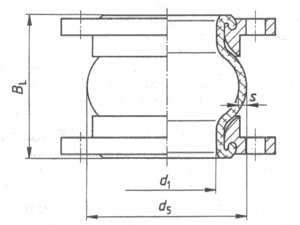

A gumikompenzátorok méretei
DN32 - DN300
PN 16
DN350 - DN600 Pmax 8 bar
PN 8
DN
d1 |
BL
(mm) |

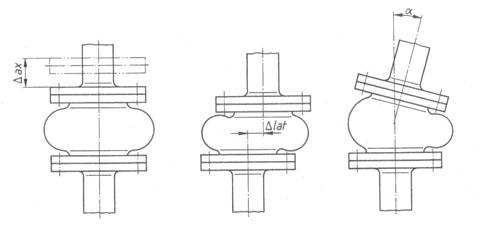

Axiális nyúlás
∆ ax
(mm) |
Axiál összenyomás
∆ ax
(mm) |
Laterál eltolás
∆ lat
(mm) |
Hajlítás szög
α ° |
| 32 |
95 |
6 |
10 |
9 |
15° |
| 40 |
95 |
6 |
10 |
9 |
15° |
| 50 |
105 |
7 |
10 |
10 |
15° |
| 65 |
115 |
8 |
13 |
12 |
15° |
| 80 |
130 |
18 |
15 |
12 |
15° |
| 100 |
135 |
18 |
19 |
13 |
15° |
| 125 |
170 |
18 |
19 |
13 |
15° |
| 150 |
180 |
16 |
19 |
14 |
15° |
| 200 |
195 |
16 |
20 |
22 |
15° |
| 250 |
230 |
16 |
28 |
22 |
15° |
| 300 |
245 |
16 |
28 |
22 |
15° |
| 350 |
265 |
16 |
28 |
22 |
15° |
| 400 |
26 |
16 |
28 |
22 |
15° |
| 450 |
265 |
16 |
28 |
22 |
15° |
| 500 |
265 |
16 |
28 |
22 |
15° |
| 600 |
265 |
16 |
28 |
22 |
15° |
|
Az esetleges hibákért felelőséget nem vállalunk !
