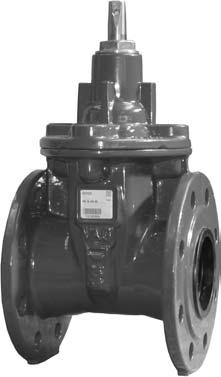

Gumizárású Tolózár jellemzői KAT-A 1030-F4-W típus Ház gömbgrafitos öntöttvas GGG 40 Ékzárás gömbgrafitos öntöttvas GGG 40 EPDM vulkanizált gumival Orsó Rozsdamentes acél Karimás csatlakozás EN 1092-2 szerint Kis nyomatékigény műanyag csúszófelület miatt Átmérő DN40 - DN600 Beépítési méret EN 558-1/14, DIN 3202 szerint, (F4) Üzemi nyomástartomány DN40 - DN500 PN16 DN200 - DN600 PN10 Tolózár felhasználása, alkalmazási területe Hidegvíz, iparivíz, tengervíz, szennyvíz, föld alá telepíthető Maximális hőmérséklet 50 °C Tömítések Tripla O gyűrűs









VAG gumizárású tolózár mérettáblázata PN16



DN PN16	40	50	65	80	100	125	150	200	250	300	350	400	500
D	150	165	185	200	220	250	285	340	400	455	520	580	715
L1	140	150	170	180	190	200	210	230	250	270	290	310	350
b1	19	19	19	19	19	19	19	20	22	24.5	26.5	28.5	31.5
b2	121	121	206	206	206	228	252	330	413	472	619	619	726
d2	19	19	19	19	19	19	23	23	28	28	28	31	34
h1	226	233	273	278	310	347	386	493	606	670	852	936	1096
k	110	125	145	160	180	210	240	295	355	410	470	525	650
s1	14	14	17	17	19	19	19	24	27	27	27	32	32
Furatok száma	4	4	4	8	8	8	8	12	12	12	16	16	20
Turns / stroke	10	12	16	20	20	25	30	34	43	51	59	60	64
Súly (kg)	8.2	9.2	13.5	15.5	17.9	25.7	32.4	52	85.5	114.1	247	310	530
Volume (m3)	0.006	0.008	0.013	0.014	0.018	0.024	0.032	0.052	0.084	0.115	0.199	0.235	0.370





VAG gumizárású tolózár mérettáblázata PN10



DN/PN10	200	250	300	350	400	500	600
D (mm)	340	400	455	520	580	670	780
L1 (mm)	230	250	270	290	310	350	390
b1 (mm)	20	22	24.5	26.5	28.5	31.5	33
b2 (mm)	330	413	472	619	619	726	954
d2 (mm)	23	23	23	23	28	28	31
h1 (mm)	493	606	670	852	936	1096	1289
k (mm)	295	350	400	460	515	620	725
s1 (mm)	24	27	27	27	32	32	36
Furatok száma	8	12	12	16	16	20	20
Turns / stroke	34	43	51	59	50	64	75
Súly (kg)	53.5	86	115	247	310	510	705
Volume (m3)	0.052	0.084	0.115	0.199	0.235	0.370	0.816
