Hegtoldatos fémkompenzátor
szénacél hegtoldat és saválló balg + vezetőcső
magas hőmérsékletre, gőzre
DN25 - DN250
PN16
1511 típus
|
Alkalmazási terület |
Folyadékok, gázok, gőz,
az alkatrészek
anyagaira közömbös közegek.
Axiális
mozgások kiegyenlítésére,
rezgések csillapítására nem ajánlott!
|
Alkatrészek anyagai |
Balg (hullám) és vezetőcső - Rozsdamentes acél - SS321 |
Hegtoldat - szénacél - E24 |
Hőmérséklet |
-20 °C - 300 °C (A nyomás függvényében változó!) |
Nyomás |
Maximum 16 Bar ( PN 16) |
|
|

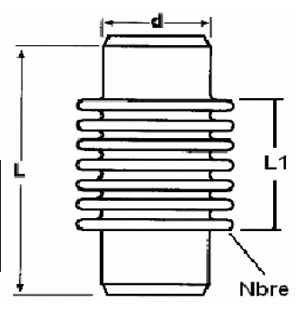

| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| L |
180 |
185 |
200 |
270 |
260 |
275 |
310 |
310 |
350 |
330 |
360 |
| d |
33 |
41 |
48 |
60 |
76 |
89 |
114 |
140 |
168 |
219 |
273 |
| L1 |
80 |
85 |
94 |
118 |
105 |
120 |
175 |
130 |
215 |
185 |
210 |
| Hullám |
20 |
20 |
17 |
20 |
16 |
15 |
20 |
16 |
20 |
16 |
14 |
Axiális
mozgás
(mm) |
± 11 |
± 10 |
± 13 |
± 20 |
± 20 |
± 25 |
± 32 |
± 33 |
± 40 |
± 33 |
± 40 |
Súly
(Kg) |
0,5 |
0,6 |
0,8 |
1,8 |
2,0 |
2,4 |
3,5 |
5,0 |
9,5 |
13,4 |
18,6 |
|
Nyomás-Hőmérséklet diagram
|
Az esetleges hibákért felelőséget nem vállalunk !
