Kétszeres excentricitású pillangószelep :
PN25
DN65
- DN300
karima közé építhető, Wafer
szénacél és saválló házzal, saválló tányérral
VF 920 típus,
Sferaco 1113 és Sferaco 1114 típus
|
A fűtési pillangó tulajdonságai |
Wafer típusú, DN65 - DN300 karima közé építhető |
Max nyomás: 25 bar |
Min. hőmérséklet -20°C |
Max. hőmérséklet 210°C |
Excentrikus |
Anyaga szénacél ház ( 1113 ) vagy teljesen saválló acél ( 1114 ) |
Motorizálható, ISO 5211 szerelőlap méretezése szerint |
Kettős excentrikus pillangószelep |

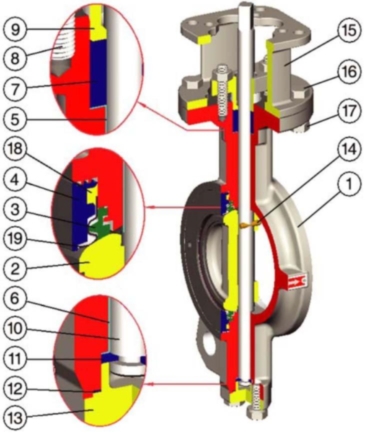

Kétszeres excentricitású pillangószelep összeállítási rajza:
|
Szám |
Megnevezés |
Anyagok 1113 |
Anyagok 1114 |
1 |
Ház |
Szénacél ASTM
A216 WCB |
Saválló acél ASTM
A351 CF8M |
2 |
Tányér anyaga |
Saválló acél ASTM A351 CF8M |
3 |
Ülék |
PTFE (teflon) 15% grafittal |
4 |
Ülék és tömítés rögzítő gyűrű |
Rozsdamentes acél ASTM A351 CF8 |
5 |
Persely |
PTFE (teflon) + Saválló acél 316 |
6 |
Persely |
PTFE (teflon) + Saválló acél 316 |
7 |
Tömszelence tömítés |
Grafit |
8 |
Tömszelence tőcsavar |
ASTM A193 B8 |
9 |
Tömszelence rögzítés |
Rozsdamentes acél ASTM A351 CF8 |
10 |
Tengely |
Rozsdamentes acél ASTM A564 630 |
11 |
Tengelyrögzítő gyűrű |
Saválló acél ASTM A240 Gr. 316 |
12 |
Tengelyvég tömítés |
Grafit |
13 |
Tengelyvég rögzítőelem |
Szénacél ASTM A216
WCB Inox |
ASTM A351
CF8M |
14 |
Tányér rögzítő stift |
Saválló acél ASTM A182 F316 |
15 |
Hajtómű ház, alaplappal |
Szénacél ASTM A216
WCB Inox |
ASTM A351
CF8M |
16 |
Rögzítőcsavar |
ASTM A193 B8 |
17 |
Rögzítőcsavar-anya |
ASTM A194 Gr. 8 |
18 |
Tömítés |
Grafit |
19 |
Acélbetét |
Saválló acél ASTM A240 Gr. 316 |
|
|

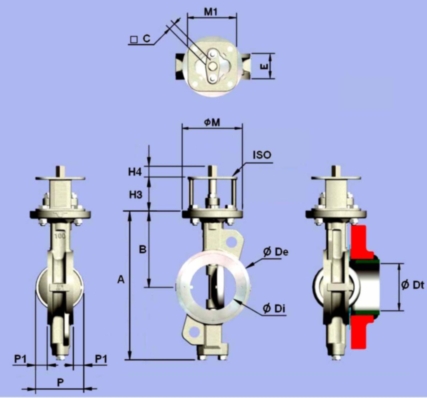

Mérettáblázat:
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
E |
46 |
47 |
53 |
57 |
56 |
62 |
68 |
78 |
A |
235 |
268 |
307 |
333 |
361 |
426 |
498 |
559 |
B |
125 |
140 |
157 |
170 |
185 |
220 |
260 |
290 |
C |
11 |
14 |
14 |
17 |
17 |
19 |
22 |
27 |
H3 |
60 |
70 |
70 |
70 |
70 |
80 |
80 |
100 |
H4 |
18 |
23 |
23 |
23 |
23 |
28 |
28 |
37 |
ØM |
90 |
125 |
125 |
125 |
125 |
150 |
150 |
175 |
M1 |
70 |
102 |
102 |
102 |
102 |
125 |
125 |
160 |
P |
76 |
91 |
103 |
129 |
156 |
202 |
248 |
290 |
P1 |
15 |
22 |
25 |
36 |
50 |
70 |
90 |
106 |
Ø De |
108 |
126 |
153 |
184 |
212 |
268 |
326 |
375 |
Ø Di |
63 |
78 |
95 |
118 |
143 |
188 |
236 |
282 |
Ø Dt (DN méret) |
62 |
78 |
93 |
120 |
149 |
196 |
243 |
289 |
Súly(kg) |
4,5 |
7 |
9 |
12 |
13,5 |
22 |
32 |
48 |
|
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
C |
11 |
14 |
14 |
17 |
17 |
19 |
22 |
27 |
H4 |
18 |
23 |
23 |
23 |
23 |
28 |
28 |
37 |
ØK |
70 |
102 |
102 |
102 |
102 |
125 |
125 |
140 |
ISO |
F07 |
F10 |
F10 |
F10 |
F10 |
F12 |
F12 |
F14 |
N*ØZ |
4*8 |
4*10 |
4*10 |
4*10 |
4*10 |
4*12 |
4*12 |
4*16 |
Ø K1 |
50 |
70 |
70 |
70 |
70 |
102 |
102 |
125 |
ISO1 |
F05 |
F07 |
F07 |
F07 |
F07 |
F10 |
F10 |
F12 |
N*ØZ1 |
4*6 |
4*8 |
4*8 |
4*8 |
4*8 |
4*10 |
4*10 |
4*12 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
