M16/RMO kézi reteszelésű gáz mágnesszelep,

menetes kivitelben

Alaphelyzetben zárt, NC

( Normally Closed )

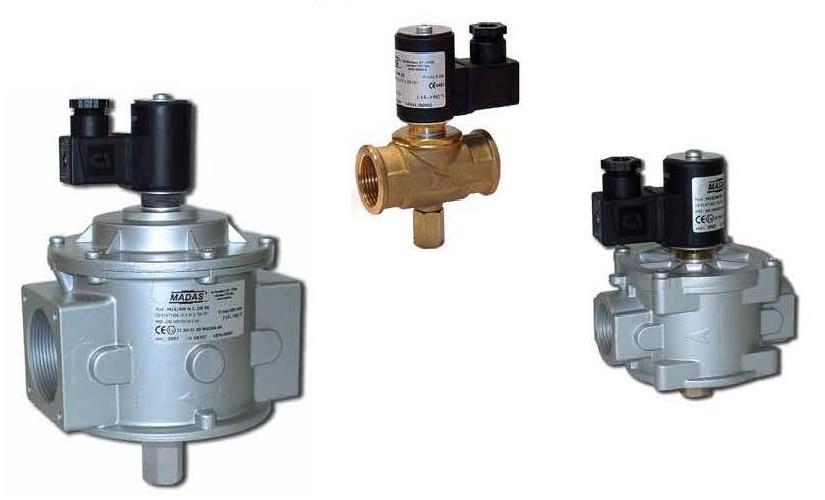

EVP menetes gázmágnesszelep



Fő Jellemzők
EVP
Ház kivitel
Aluminium vagy réz
Belső alkatrészek
Saválló anyagból
Felhasználás
Nem agresszív száraz gázok
T környezeti °C
-20 - 60°C
T Max. °C
80 °C
Védettség
IP65
Max. üzemi nyomás
500 mbar - 6 bar
Tápfeszültség tűrés
-15% - 10%
Menetes csatlakozással (sárgaréz test)
DN15 - DN25

Menetes csatlakozással (aluminium test)

DN20 - DN50
Működtető feszültségek
12 VDC, 12 V/50 Hz, 24 VDC, 24 V/50 Hz, 110 V/50 Hz, 230V/50-60Hz
Zárási idő
Nyitási idő
<1 sec

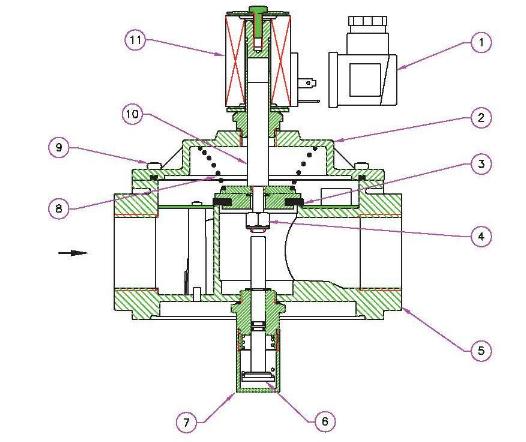

EVP menetes gáz mágnesszelep szerkezeti rajz



1
Elektromos csatlakozás
2
Fedél
3
Szeleptányér és zárótömítés
4
Önzáró anya
5
Mágnesszelep ház
6
Tengely
7
Ház
8
Zárórugó
9
Fedélrögzítő csavarok
10
Szeleptányér tengely
11
Mágnestekercs (Solenoid)

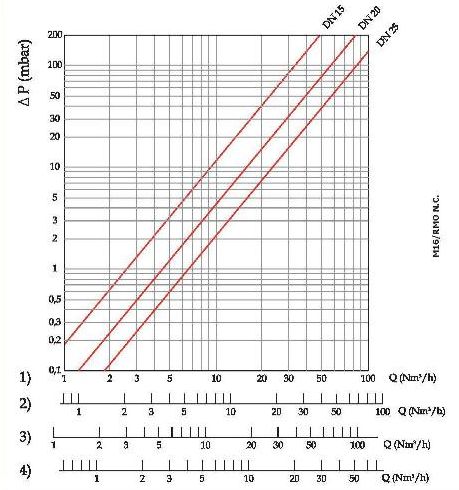

Gázmágnesszelep áramlásdiagram DN15-DN25:

1) Metán 2) Levegő 3) Városi gáz 4) LPG





 Kézi reteszelésű menetes gázmágnesszelep áramlásdiagram





Menetes gázmágnesszelep beépítési méretei





Kézi reteszelésű menetes gázmágnesszelep méretezési rajza







DN
A
mm
B
mm
Súly
kg
1 1/4"
160
215
2
1 1/2"
160
215
2
2"
160
246
2.2







Az EVP/NC (Madas gyártmány) gázmágnesszelep alapállapotban zárt működésű. Ezek a mágnesszelepek vezérelhetőek nyomáskapcsolóval, termosztáttal, stb. Biztonsági szerelvénynek is alkalmazhatóak. Földgáz, metán, lpg, városi gáz, levegő és nem mérgező, nem agresszív gázokra.



  • Összhangban a következő irányelvekkel:
  • 90/396/EGK (a földgáz irányelv),
  • 94/9/EK (ATEX irányelv),
  • 89/336/EGK (Elektromágneses összeegyeztethetőség),
  • 73/23/EGK (alacsony feszültségű irányelv)



Menetes csatlakozások 1/2" - 2"





Az esetleges hibákért felelősséget nem vállalunk !
