Pillangószelep karima közé építhető, PN 16 Bar nyomásra
LUG típusú, kézikar, menetes, furatos pillangószelep
nikkelezett, öntvény tányérral DN40 - DN150 PN16
DN200 - DN300 PN10
Sferaco 1135 típus
|
| Specifikációk |
| Ház |
Öntöttvas, GG25 |
| Tányér |
Nikkelezett öntöttvas |
| Átmérő |
DN40 - DN300 |
| ISO 5211 csatlakozású |
Hajtómű illesztőperem |
| Reteszelhető kar |
10 fokozatú |
| Maximális üzemi nyomás |
DN40 - DN150, PN16 |
| DN200 - DN300, PN10 |
| Maximális hőmérséklet |
EPDM,-10 °C - 110 °C |
| Ülékgyűrű |
EPDM, vulkanizált gumi |
| Működtetés |
kézikarral vagy kézi csigahajtómű |
| Végszerelvényként |
Max. 6 bar-ig alkalmazható |
|
|

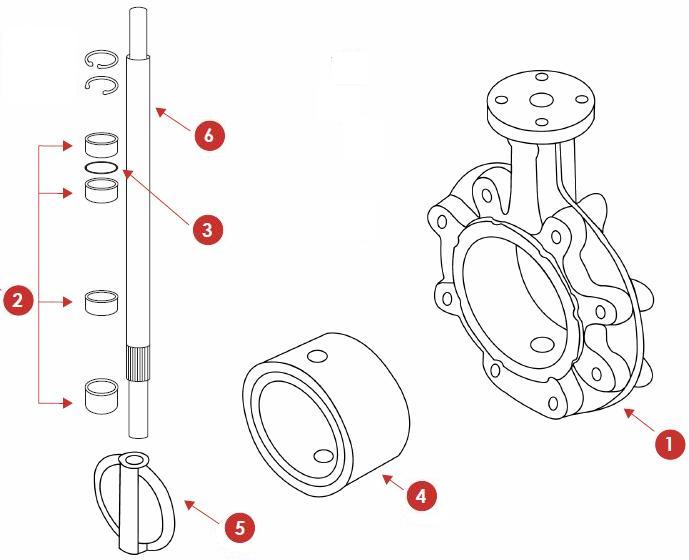

N° |
Rész |
Anyagok |
1 |
Ház |
Szénacél GG25 |
2 |
Tömítés |
PTFE |
3 |
O gyűrű |
NBR |
4 |
Ülékgyűrű |
EPDM |
5 |
Tányér |
Nikkelezett öntvény |
6 |
Tengely |
SS416 |
|
Kézikar |
Aluminium |
|
 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
A |
130 |
136,5 |
142 |
158 |
180 |
192 |
215 |
242 |
280 |
310 |
B |
61 |
77 |
87,5 |
95 |
107 |
121,5 |
144 |
171 |
205 |
235 |
C |
82 |
95 |
109 |
127 |
152 |
180 |
207 |
260 |
315 |
370 |
D |
33 |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
78 |
E |
74 |
74 |
74 |
74 |
74 |
79 |
79 |
37 |
37 |
37 |
F |
200 |
200 |
200 |
200 |
200 |
278 |
278 |
355 |
507 |
507 |
G |
65 |
65 |
65 |
65 |
65 |
90 |
90 |
125 |
150 |
150 |
Tengely |
9 |
9 |
9 |
9 |
11 |
14 |
14 |
17 |
22 |
27 |
ISO perem |
F05 |
F05 |
F05 |
F05 |
F05 |
F07 |
F07 |
F10 |
F12 |
F12 |
Súly |
2,7 |
3,3 |
4,05 |
5,35 |
6,2 |
9,65 |
11,75 |
18,25 |
32,25 |
45 |
|
|

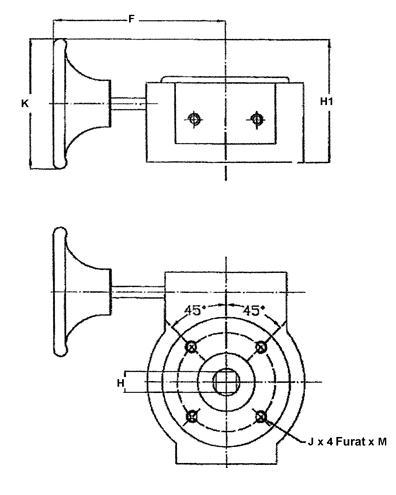

DN |
40/80 |
100 |
125/150 |
200 |
250 |
300 |
F |
156 |
156 |
156 |
241 |
223 |
223 |
H1 |
116 |
116 |
168 |
192,5 |
189,5 |
189,5 |
K |
150 |
150 |
250 |
300 |
300 |
300 |
H |
9 |
11 |
14 |
17 |
22 |
27 |
J |
50 |
50 |
70 |
102 |
125 |
125 |
M |
6 |
6 |
8 |
10 |
12 |
12 |
|
