TTV pillangószelep

földgázra és pb gázra,

LUG típus, kézikarral vagy kézi csigahajtóművel

PN 10, DN40-DN150

Mop5

Sferaco 1181 típus

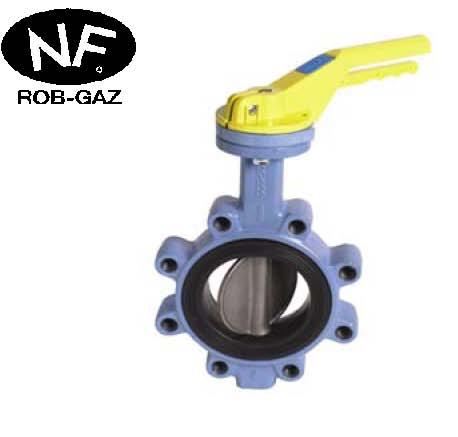

Pillangószelep gázra LUG

SO1181



Leírás

Kézikar vagy kézi csigahajtómű
ISO csatlakozású hajtóműperem
Lug típusú, PN10
Teljesen áteresztő típus
Cserélhető NBR ülék
9 reteszelhető pozíció
Minősítése: NF ROBGAS N° ROB 064.00 NF EN 593
és FT 2001-01 szerint

Rilsan bevonat: 250 - 300 mikron vastag

Felhasználás
Gázra
Földgáz, pb gáz max. hőmérséklete: Ts = 60°C
Földgáz, pb gáz min. hőmérséklete: Ts = - 20°C
Gáz max. nyomása: Ps= 5 bar
Beépíthetősége
Karima közé PN10 DN40 - DN200

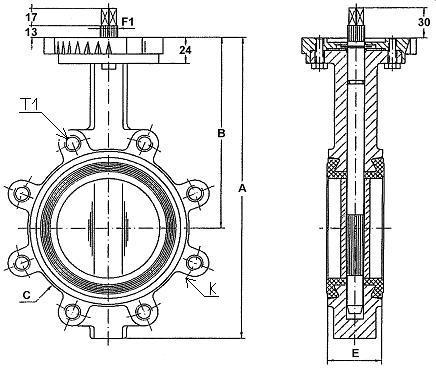

LUG SO1181 méretek



Mérettáblázat:



DN
40
50
65
80
100
125
150
A
205
224
241
256
294
327
354
B
140
154
160
172
185
204
214
C
83
102
115
136
157
192
220
D
88
88
88
88
88
105
105
E
33
43
46
46
52
56
56
F1
10,5
10,5
14,5
16,5
16,5
18,5
18,5
J
8
8
9
11
11
14
14
K
110
125
145
160
180
210
240
T1
M16
M16
M16
M16
M16
M16
M20
Furat
szám
4
4
4
8
8
8
8
Súly: kg
3
3,5
4,5
6,5
8
11
12





Anyagok Hőmérséklet Alkalmazható Nem alkalmas
EPDM - 5°C - 90°C Hidegvíz és melegvíz, tengervíz, alkáli folyadékok, szódavíz Szénhidrogének, gázok
NBR - 20 °C - 90 °C Földgáz, levegő, víz, tengervíz, olajok és zsírok. Oldószerek, benzin, benzol, xilol



TTV pillangószelepek mérettáblázata:



DN
32/40
50
65
80
100
125
150
200
A
206
228
243
266
294
324
349
438
B
140
156
162
170
185
207
216
256
C
82
102
119
135
155
185
208
270
E
33
43
46
46
52
56
56
60
F
10,5
10,5
14,5
16,5
16,5
18,5
18,5
22,5
J
8
8
9
11
11
14
14
17
K
110
125
145
160
180
210
240
295
L
70
70
70
70
70
70
70
70
N * M
4*9
4*9
4*9
4*9
4*9
4*9
4*9
4*9
T
18
18
18
18
18
18
23
23
Súly
2
3,5
4,5
5
6,5
8
9
15

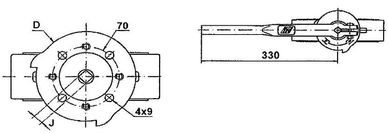

Kézikar méretezési rajza:



DN40 - DN100

DN125 - DN200 Kivitel: DN40 - DN150

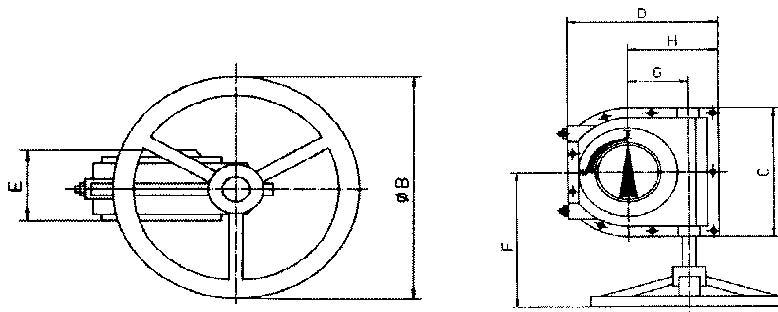

Kézi csigahajtómű ( fokozómű ) kézikerékkel



1197 típusú
B
C
D
E
F
G
H
Súly
DN40/200
200
146
167
73
160
50
93
5,5





hajtómű rajz







Az esetleges hibákért felelősséget nem vállalunk !
