Mágnesszelep tekercsek

Különböző kivitelben, és működtető feszültségekre.

ESM 85, ESM 86, ESM 87, VSO 84, ESV 90 Ceme mágnesszelepekhez

SPU225 szelepekhez, Atex kivitelben is!

2000, 7000 és 8000 sorozatú mágnestekercsek és csatlakozók







Rendelhető mágnestekercs választékunk



Mágnesszelep
típusa
Csatl. típus
Működtető feszültségek
Tekercs ESM85 mágnesszelephez
ESM85
T22
24V/AC, 230V/AC
Tekercs ESM86-ESM87 mágnesszelephez
ESM86
ESM87
T30
12V/DC 24V/AC/DC 48V/AC 110V/AC 230V/AC
Tekercs VSO84 - ESV90 mágnesszelephez
VSO84 3/8"...1"
ESV90
T30
12V/DC 24V/AC/DC 48V/AC 110V/AC 230V/AC
Tekercs VSO84 mágnesszelephez
VSO84 1 1/4"...2"
T30
12V/DC 24V/AC/DC 48V/AC 110V/AC 230V/AC
Tekercs SPU225 mágnesszelephez
SPU225
T30
12V/DC 24V/AC/DC 48V/AC 110V/AC 230V/AC









Mágnesszelep tekercs 2000-es sorozat





Behúzótekercs 2000 sorozat





Tekercs:
2000 sorozat
Csatlakozó:
DIN 46244 szerint
Védettségi osztály:
IP65 ( CEI EN60529 )
csatlakozóval és tömítéssel
Szigetelési osztály:
EN 60730 szerint ("F" és "H")
Feszültség tűréshatár AC:
+10% –15%
Feszültség tűréshatár DC:
+10% –5%
Tekercs teljesítménye AC:
10VA tartó / 16VA meghúzó
Tekercs teljesítménye DC:
7W
Működtető feszültség:
24V AC/DC, 110V AC, 230V AC





Sorozat
A
B
C
D
Súly
Méret
[mm]
[mm]
[mm]
[mm]
[kg]
2000
19,5
11,2
22,3
33,7
0,06



Kód
Feszültség
2100
12V AC
2150
12V DC
2200
24V AC
2250
24V DC
2300
48V AC
2350
48V DC
2400
110V AC
2450
110V DC
2700
230V AC

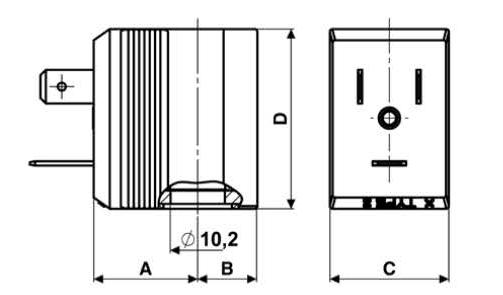

2000-es sorozatú mágnestekercsek méretrajza



2000 sorozatú tekercs méretezési rajz







Behúzótekercs 7000-es sorozat





Szolenoid Tekercs 7000 sorozat





Tekercs
7000 sorozat
Csatlakozó
DIN EN 175301-803 A szerint
( Régi DIN 43650-A )
Védettségi osztály
IP65 ( CEI EN60529 )
csatlakozóval és tömítéssel
Szigetelési osztály
EN 60730 szerint (¨F¨ és ¨H¨ )
Feszültség tűréshatár AC
+10% –15%
Feszültség tűréshatár DC
+10% –5%
Tekercs teljesítménye AC
18VA tartó / 36VA meghúzó
Tekercs teljesítménye DC
14W
Működtető feszültségek
24V AC/DC, 110V AC, 230V AC





Sorozat
A
B
C
D
Súly
Méret
[mm]
[mm]
[mm]
[mm]
[kg]
7000
25
16
32
41.4
0.146



Kód
Feszültség
7100
12VAC
7150
12VDC
7200
24VAC
7250
24VDC
7300
48VAC
7350
48VDC
7400
110VAC
7450
110VDC
7700
230VAC
7201
24VAC
7251
24VDC
7701
230VAC

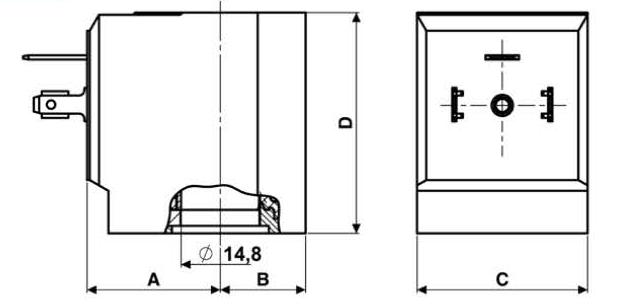

7000-es sorozatú szolenoid tekercs méretei



7000 sorozatú szolenoid méretezési rajz







Mágnestekercs 8000-es sorozat





Solenoid Tekercs 8000 sorozat





Tekercs
8000 sorozat
Csatlakozó
DIN EN 175301-803 A szerint
( Régi DIN 43650-A )
Védettségi osztály
IP65 ( CEI EN60529 )
csatlakozóval és tömítéssel
Szigetelési osztály
EN 60730 szerint (¨F¨ és ¨H¨ )
Feszültség tűréshatár AC
+10% / -15%
Feszültség tűréshatár DC
+10% / –5%
Tekercs teljesítménye AC
12VA tartó / 24VA meghúzó
Tekercs teljesítménye DC
10W
Működtető feszültségek
24V AC/DC, 110V AC, 230V AC





Sorozat
A
B
C
D
Súly
Méret
[mm]
[mm]
[mm]
[mm]
[kg]
8000
21
16,75
33,5
31,7
0,09

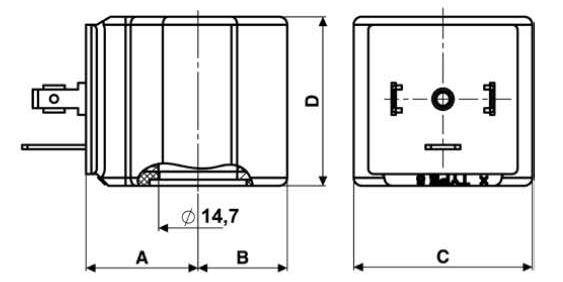

8000-es sorozatú mágnestekercs méretei:



8000 sorozatú solenoid tekercs méretezési rajza











Mágnestekercs csatlakozók









Konnektor
600 001 00- /
600 011 00 sorozat
Névleges feszültség (max.)
250V AC / 300V DC
Névleges áram
10 A (névleges) /
16A (max.)
Vezeték keresztmetszet
1.5 mm2 (Max.)
Kábelbevezetés
PG9 ( 6 - 8 mm )
Védettségi osztály
IP 65 ( csak a tömítéssel együtt )
Szigetelési osztály
C csoport
VDE 0110

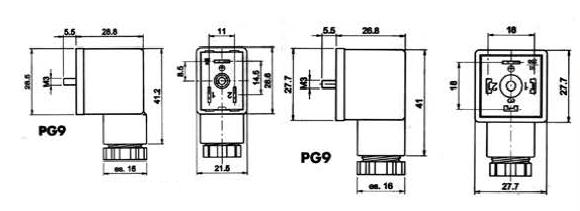

A csatlakozók méretei



Solenoid konnektorok méretrajza









Az esetleges hibákért felelősséget nem vállalunk !
