Szénacél menetes, nyakas karima
EN 1092-1/13
MSZ 2907, DIN 2566
fekete és horganyzott kivitelben
PN16
Járatos anyagminőségek:
S235, St 37-2
 |

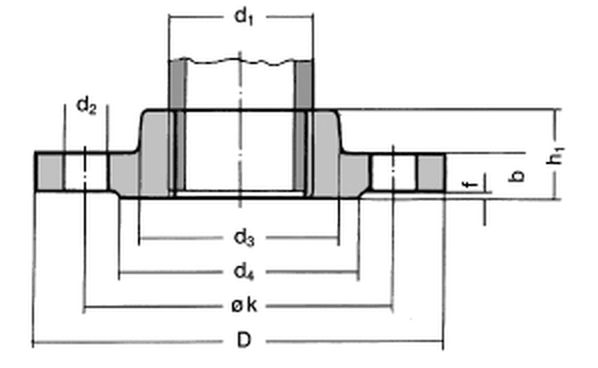

Menetes karimák PN 16 mérettáblázata
DN |
Menet | D | Øk | h1 | b | d3 | d2 | Furatok | Csavar | kg |
| 15 | 1/2" | 95 | 65 | 20 | 14 | 35 | 14 | 4 | M12 | 0,61 |
| 20 | 3/4" | 105 | 75 | 24 | 16 | 45 | 14 | 4 | M12 | 0,91 |
| 25 | 1" | 115 | 85 | 24 | 16 | 52 | 14 | 4 | M12 | 1,1 |
| 32 | 5/4" | 140 | 100 | 26 | 16 | 60 | 18 | 4 | M16 | 1,6 |
| 40 | 6/4" | 150 | 110 | 26 | 16 | 70 | 18 | 4 | M16 | 1,78 |
| 50 | 2" | 165 | 125 | 28 | 18 | 85 | 18 | 4 | M16 | 2,43 |
| 65 | 2 1/2" | 185 | 145 | 32 | 20 | 105 | 18 | 4 | M16 | 3,18 |
| 80 | 3" | 200 | 160 | 34 | 20 | 118 | 18 | 8 | M16 | 4,12 |
| 100 | 4" | 220 | 180 | 38 | 20 | 140 | 18 | 8 | M16 | 4,47 |
Az esetleges hibákért felelősséget nem vállalunk !
