MGD-65, MGD-80, MGD-100, MGD-150, MGD-200

Gázmágnesszelep: AC 230V, NC ( Normally Closed )

Max. 2,5 bar, DN65, DN80, DN100, DN150, DN200

Az MGD szelepek gyártását befejezték,

már csak repasszált, vagy elfekvő szelepek elérhetőek el általában!

Csak egyedi ajánaltkérésre és elérhetősége rendkívül bizonytalan!











A gázmágnesszelepek leírása:



1. ALKALMAZÁSUK

Az MGD típusjelű gázmágnesszelepek elektromos távrnűködtetésű, automatikus, biztonsági elzárószelepként használhatóak földgázra, városi gázra, levegőre, és a szelep alkatrészeire nézve nem agresszív hatású egyéb gázokra. Alkalmazása csővezetékeknél, gáztüzelőberendezéseknél.



2. A MÁGNESSZELEP BEÉPÍTÉSI HELYZETE

A gázmágnesszelepek csak vízszintes helyzetben, függőleges mágnestengengellyel, felül elhelyezkedő mágnestekerccsel építhetőek be és üzemeltethetőek biztonságosan. A szelep elé gázbiztonságtechnikai szempontból feltétlenül javasoljuk gázszűrő beépítését. A gázmágnesszelepek csak belső tében alkalmazhatóak.

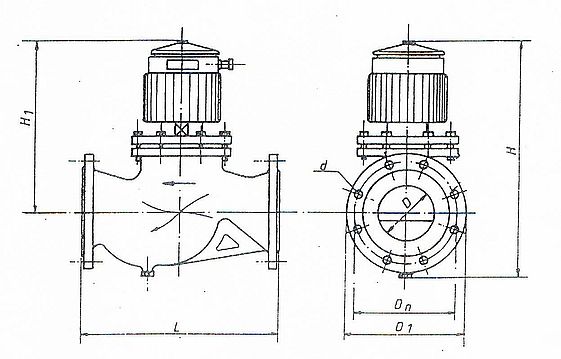

3. A MÁGNESSZELEP MŰKÖDÉSE ÉS SZERKEZETI FELÉPÍTÉSE

Az MGD típusjelű gázmágnesszelepek közvetlen rnűködésű, dugattyús rendszerű, áramkimaradásra záródó kivitelűek. A gázmágnesszelepek 220V, 50Hz váltakozó áramú hálózatról közvetlenül üzemeltethetők. Az MGD 65A és MGD 80A típusjelű gázmágnesszelepek az MSZ 2893 szerinti szabványos csőkarimás csatlakozásúak és mennyiségkorlátozóval vannak felszerelve. Az MGD 100 és MGD 150 típusjelű gázmágnesszelepek az MSZ 2893 szerinti, az MGD 200 típusjelű gázmágnesszelep pedig az MSZ 2895 szerinti szabványos csőkarimás csatlakozással és mennyiségkorlátozóval vannak szerelve. Feszültségmentes állapotban a gázmágnesszelepek zártak, feszültség alatt pedig nyitott helyzetűek.



4. A MÁGNESSZELEP BESZERELÉSE:

Az MGD típusjelű gázrnágnesszelepek a megfelelő csőcsatlakozással szerelhetőek a gázrendszerbe az áramlási irány figyelembevételével. Az az áramlási irányt a szelepházakon időtálló kivitelű, ráöntött, és festett nyíl mutatja. A SZELEPEK CSAK HELYES ÁRAMILÁSIRÁNYÚ BEKÖTÉS MELLETT MŰKÖDNEK RENDELTETÉSSZERŰEN!!! Szereléskor a beépítési helyzetre vonatkozó előírás feltétlenül betartandó! A gázmágnesszelepek villamos bekötese a Pm 9, illetve a Pm 11 szabványos törnszelencén át történik, gégecsöves szereléssel, csavaros kiképzésű csatlakozóval, a solenoidot borító fémfedél levételével. A villamos csatlakozások bekötése, a mágnestekeres cseréje gázos üzem alatt elvégezhető, a gáznyomás alatti részek megbontása nélkül. A mágnesszelepet üzembe helyezés előtt a villamos előírások szerint a mágnestekeres felső részére ráépített földelőcsavar útján földelni kell!



5. KARBANTARTÁS - JAVÍTÁS:

A működési feltételek betartása mellett rendeltetésszerű üzemben a mágnesszelepek 100 000 kapcsolásig különösebb karbantartást nem igényelnek. Ennek eltelte után ki kell cserélni a tömítő gumiszerelvényeket, rugókat. Ha a a mágnesszelep erősen zúg vagy 75 °C fölé melegszik, akkor a mágnestekercset, vagy az egész húzómágnes-rendszert ki kell cserélni ! Az MGD 65- MGD 200 típusú szelepek egyenáramú húzómágnessel készülnek, ezért zúgás nem léphet fel, de a beépített egyenáramú egység meghibásodhat. Ez esetben az egész egységet cserélni kell !



6. BALESETEHÁRÍTÁSI ÉS TŰZRENDÉSZETI VONATKOZÁSOK:

A mágnesszelepeket gázszivárgásmentesen kell a szakmai szokások és előírások szerint a gázrendszerbe csatlakoztatni. Tilos és életveszélyes feszültség alatt a mágnesszelepek villamos tartozékait érinteni és szerelni! Évenként legalább egyszer ellenőrizni kell a mágnesszelepek gáztömör zárását. Szükség esetén a mágnesszelep záróelemei alá került szennyeződést el kell távolítani. Tilos és balesetveszélyes belső gáztömörségét elvesztett mágnesszelepet üzemeltetni!







Az esetleges hibákért felelősséget nem vállalunk !
