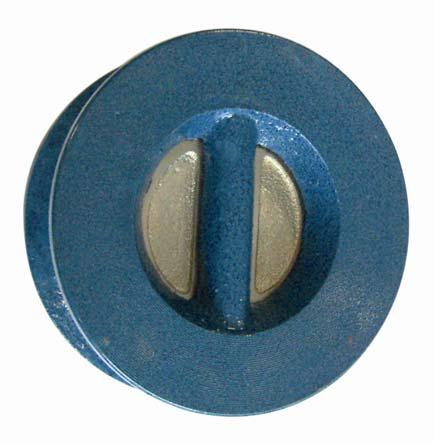

Karima közé építhető osztott tányéros visszacsapószelep
DN50 - DN400
PN16
1GH023 - 1GH023L
típus
|
Üzemi feltételek |
Tmin -10 °C |
Tmax +120 °C |
Pmax 1,6 MPa |
Technikai specifikáció:
Beépítési méretek EN 558-1 szerint |
Felszíni festés: Olvasztott epoxi por
250 um vastagságban |
Alkalmazási terület: ivóvíz, tengeri víz, levegő
nem agresszív folyadékok |
Nem alkalmas: olajra, gázra |
|
Alkatrészek anyagai: |
Ház: öntvény, GG25 |
Tányér: 1GH023 - saválló acél, SS304
1GH23L - öntvény, GGG50 |
Rugó: rozsdamentes acél X20Cr13 |
| Technikai specifikáció:
Beépítesi méretek EN 558-1 szerint |
Tömítés: EPDM |
Alkalmazási terület: ivóvíz, tengeri víz, levegő
nem túl agresszív folyadékok |
Nem alkalmas: olajra, gázra |
|
|
Mérettáblázat:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
43 |
46 |
64 |
64 |
70 |
76 |
89 |
114 |
114 |
127 |
140 |
|
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
438 |
489 |
D1 (mm) |
65 |
80 |
94 |
117 |
145 |
170 |
224 |
265 |
310 |
360 |
410 |
|
19 |
20 |
28 |
28 |
30 |
31 |
33 |
35 |
43 |
45 |
52 |
|
28,8 |
36,1 |
43,4 |
52,8 |
65,7 |
78,6 |
104,4 |
127 |
148,3 |
172,4 |
197,4 |
Kv-érték |
23 |
35 |
54 |
92 |
140 |
208 |
350 |
575 |
805 |
- |
- |
|

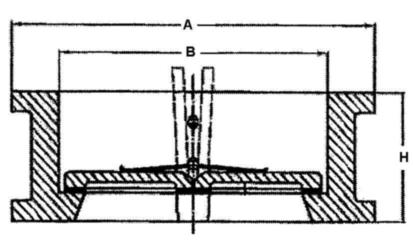

Szerkezeti rajz:
|

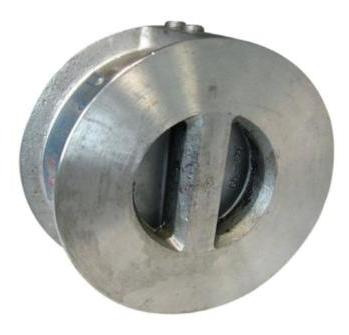

Osztott tányéros visszacsapó szelep:
DN50 - DN600
PN16
370 - 371 - 372
típus
|
|

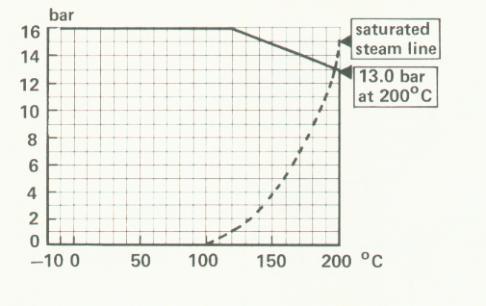

Üzemi feltételek: |
370 Típus - Tmax +90 °C |
372 Típus - Tmax +200 °C |
370 Típus - Pmax 16 bar |
372 Típus - Pmax 25 bar |
Lüktető (pulzáló, turbulens) közegre nem alkalmas. |
Alkalmazási területe:
370 típus: ivóvíz, tengervíz, levegő
nem agresszív folyadékok, hűtési és fűtési rendszereben
372 típus: savas, lúgos agresszív közegek,
az alkatrészekre közömbös anyagok. |
|
Anyagok |
370 |
371 |
372 |
Ház |
GG25 |
SS316 |
SS316 |
Tányér |
Krómozott öntvény
Alu-bronz ötvözet |
SS316 |
SS316 |
Ülék |
NBR |
EPDM |
Viton |
Tengely |
Rozsdamentes
SS304 |
SS316 |
SS316 |
Rugó |
SS316 |
SS316 |
SS316 |
Végzáró
csavar |
Rozsdamentes
SS304 |
SS316 |
SS316 |
|
|
370 / 371 típusú visszacsapó szelep mérettáblázata:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
H |
54 |
54 |
57 |
64 |
70 |
76 |
95 |
108 |
144 |
184 |
191 |
203 |
213 |
222 |
Ø B |
70 |
83 |
90 |
115 |
142 |
169 |
219 |
273 |
324 |
356 |
406 |
467 |
514 |
616 |
Ø A |
109 |
129 |
144 |
164 |
194 |
220 |
275 |
330 |
380 |
440 |
491 |
541 |
596 |
698 |
|
1,62 |
2,3 |
3,14 |
4,5 |
6,7 |
9,05 |
16 |
26,9 |
38,9 |
80 |
106 |
128 |
158 |
225 |
|
372 típ. osztott tányéros visszacsapó szelep mérettáblázata:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
H |
54 |
54 |
57 |
64 |
70 |
76 |
95 |
108 |
144 |
184 |
191 |
203 |
213 |
222 |
Ø B |
70 |
83 |
90 |
115 |
142 |
169 |
219 |
273 |
324 |
356 |
406 |
467 |
514 |
616 |
Ø A |
109 |
129 |
144 |
164 |
194 |
220 |
275 |
330 |
380 |
440 |
491 |
541 |
596 |
698 |
Súly (Kg) |
1,62 |
2,3 |
3,14 |
4,5 |
6,7 |
9,05 |
16 |
26,9 |
38,9 |
80 |
106 |
128 |
158 |
225 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
