Acél patentívek, forrcsőívek



Több méret csak nagy mennyiség rendelése esetén

egyedi gyártatással érhető csak el!

A táblázatban szürke

színnel jelölt tételek nem raktári tételek!

Ezekre kérje ajánlatunkat.



Forrcsőív, patentív kínálatunk



Különböző sugarú patentív ( forrcsőív ) táblázat

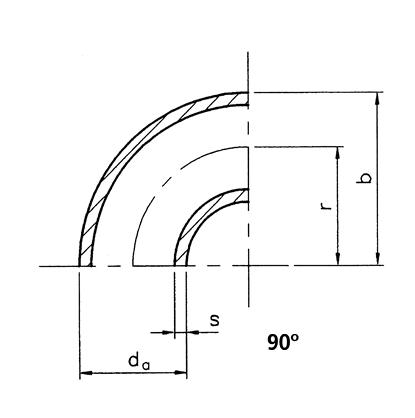

Patentív méretezési rajz

Forrcsőív méretezési rajz

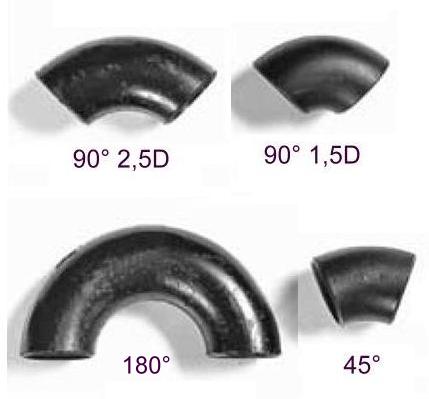

90°-os patentív





180°-os forrcsőív







Varrat nélküli / varratos patentív méreteinek táblázata


St 37.0 anyagminőség, r=1,5d - r=2,5d méretig
DIN 2605 szerint, Anyaga St 37.0 vagy St 37.2 vagy St 35.8

( P235 TR1, P235 TR2, P235 GH )

DIN 1629 szerint, nem bevonatos forrcsőív.

Figyelem : r* ( rádiusz ) mérete gyártónként eltérő lehet !





Patentív
Forrcsőív
Rádiusz
Patentív súlya
Átmérő
da
Falvastagság
S
3S típus
(r=1,5da)
5S típus
(r=2,5da)
Hozzávetőleges súly
( kg )
r* ( mm )*
r ( mm )
3 S 90°
5 S 90°
20
2
27,5
-
0,040
-
21,3
2
27,5
-
0,040
-
25
2
27,5
52,5
0,050
0,100
26,9
2,3
29
57,5
0,070
0,130
30
2,6
33,5
62,5
0,090
0,170
31,8
2,6
35
67,5
0,110
0,200
33,7
2,6
38
72,5
0,120
0,230
33,7
4
38
-
0,180
-
35
2,6
45
-
0,150
0,550
38
2,6
45
82,5
0,160
0,290
42,4
2,6
48
92,5
0,190
0,370
42,4
4
48
-
0,290
-
44,5
2,6
51
97,5
0,220
0,410
48,3
2,6
57
107,5
0,270
0,500
48,3
4
57
-
0,390
-
48,3
4,5
57
-
0,440
-
51
2,6
63,5
127
0,310
0,560
57
2,9
72
127,5
0,440
0,780
60,3
2,9
76
135
0,490
0,880
60,3
4,5
76
-
0,740
-
60,3
7,1
76
-
1
-
63,5
2,9
82,5
142,5
0,570
0,970
70
2,9
92
160
0,700
1,210
76,1
2,9
95
175
0,790
1,450
76,1
4,5
95
-
1,190
-
76,1
6,3
95
-
1,620
-
76,1
10
95
-
2,500
-
82,5
3,2
107,5
190
1,070
1,880
88,9
3,2
114
205
1,220
2,190
88,9
4,5
114
-
1,680
-
88,9
7,1
114
-
2,500
-
95
3,6
132,5
220
1,700
5,500
101,6
3,6
133,5
237,5
1,830
3,260
108
3,6
142,5
252,5
2,080
3,670
108
6,3
142,5
-
2,080
-
114,3
3,6
152
270
2,370
3,890
114,3
4,5
152
-
2,920
-
114,3
5
152
-
3,250
-
114,3
8
152
-
5,000
-
121
4
170
282,5
3,080
10,20
127
4
175
300
3,330
5,70
133
4
181
312,5
3,640
6,30
139,7
4
190
330
4,040
7,00
139,7
5,6
190
-
5,580
-
152,4
4,5
215
357,5
5,250
9,20
159
4,5
216
375
5,800
10,10
165,1
4,5
230
-
6,450
-
168,3
4,5
229
390
6,500
11,10
168,3
6,3
229
-
9,040
20,20
177,8
5
250
-
8,350
-
193,7
5,6
270
455
10,600
21,80
219,1
6,3
305
-
14,900
-
244,5
6,3
340
-
19,800
-
267
6,3
378
-
24,100
-
273
6,3
381
-
24,900
-
298,5
7,1
420
-
33,700
-
318
7,5
455
-
41,000
-
323,9
7,1
457
-
40,000
-
355,6
8
533
-
57,200
-
368
8
533,5
-
59,200
-
406,4
8,8
610
-
82,200
-
419
10
609,5
-
96,600
-
457
10
686
-
119,00
-
470
10,5
672,5
-
126,00
-
508
11
762
-
162,00
-
521
11,5
747,5
-
169,00
-
