Gumizárású PE tolózár gázra

VAG EKO PLUS típusú

DN50 - DN300

PN 10



VAG tolózár gázra



Gumizárású PE Tolózár gázra jellemzők
KAT-A 1032-PE-G típus
Ház
gg. öntöttvas JS-1030 - GGG40
Ékzárás
gömbgrafitos öntöttvas GGG 40 NBR vulkanizált gumival
Orsó
Rozsdamentes acél (1.4021)
Csatlakozás
PE-HD 100 mindkét végén
Kis nyomatékigény
műanyag csúszófelület miatt
Átmérő
DN50...DN200
Beépítési méret
Lásd alul a táblázatban
Üzemi nyomástartomány
PN10
Tolózár felhasználása, alkalmazási területe
Gázra a DVGW G 260 iránymutatás szerint
Maximális hőmérséklet
50 °C
Tömítések
Tripla O gyűrűs
Végső vizsgálati teszt
EN 12266 szerint, DVGW szerint

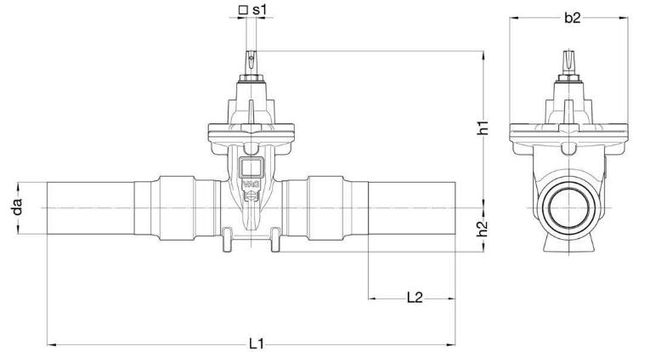

VAG PE Gumizárású tolózár méretezési rajz



VAG gumizárású PE tolózár gázra mérettáblázata PN10



DN 50 80 100 100 125 150 150 200 200
da (mm) 63 90 110 125 140 160 180 200 225
L1 (mm) 536 710 775 775 862 902 982 1099 1129
L2 (mm) 120 150 180 180 200 210 250 240 255
b2 (mm) 121 206 206 206 228 252 252 330 330
h1 (mm) 233 278 310 310 347 386 386 493 493
h2 (mm) 50 76 85 85 94 110 110 149 149
s1 (mm) 14 17 19 19 19 19 19 24 24
Turns / stroke 12 20 20 20 25 30 30 34 34
Súly (kg) 8.2 15.5 20.3 23 31.4 42.5 46.1 79.2 85.5
Volume (m3) 0.020 0.055 0.067 0.067 0.093 0.115 0.115 0.232 0.240





Az esetleges hibákért felelősséget nem vállalunk !
