Import pillangószelep teflon ülékgyűrűvel, kézikarral,

Karima közé építhető, Wafer,

SS316 saválló, PFA bevonatos tányérral.

DN40 - DN400

PN 10



Teflonos pillangószelep
Fő Jellemzők
Kivitel
centrikus
Nyomás
PN10
T max. °C
180 °C
Csatlakozás
wafer
Beépítési hossz
DIN 3202 K1

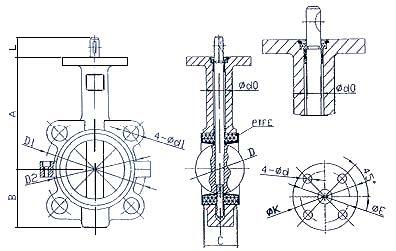

Mérettáblázat P1W10 - PTFE - K





DN
A
B
C
D
D1
D2
4-Ød1
L
ØΟδ
0K
0E
4-Ød
50
161
80
42
52,9
121
118
4-Ø18
32
14,3
90
70
10
65
175
89
44,7
64,5
145
137
4-Ø18
32
14,3
90
70
10
80
181
95
45,2
78,8
160
143
8-Ø18
32
14,3
90
70
10
100
200
114
52,1
104
180
156
8-Ø18
32
15,77
90
70
10
125
213
127
54,4
123,3
210
190
8-Ø23
32
18,92
90
70
10
150
226
139
55,8
155,6
240
212
8-Ø23
32
18,92
90
70
10
200
260
175
60,6
202,5
295
268
12-Ø23
45
22,1
125
102
14,3
250
292
203
65,6
250,5
355
325
12-Ø26
45
28,45
125
102
14,3
300
337
242
76,9
301,6
410
403
12-Ø26
45
31,6
150
102
14,3







Felhasznált anyagok

Nyomatéktáblázat:

Alkatrész
Anyag
Test
GG25
Tányér
SS316 PTFA bevonattal
Ülék
PTFE
Tengely
AISI 316
Tengely tömítések
VITON PTFE









Méret

Működtető nyomaték (NM)

DN050
43,2
DN065
43,6
DN080
44,2
DN100
85,2
DN125
147,2
DN150
298,8
DN200
353,6
DN250
468
DN300
886











Az esetleges hibákért felelősséget nem vállalunk !
