Pillangószelep karima közé építhető, PN 16 Bar nyomásra

Wafer, kézikar, vagy kézi csigahajtómű

Nikkelezett tányérral DN32/DN40-től DN1000-ig

DN32/40 - DN150 PN16

DN200 - DN1000 PN10

Sferaco 1125 típus



Pillangószelep 1123 típus saválló tányérral



Ház anyaga: GG25

Tányér anyaga:Gömbgrafitos, GGG50 (Nikkelezett tányérral)

Tengely: saválló SS416

Ülékgyűrű: EPDM, O-gyűrű: NBR, Tömítés: PTFE

Alkalmazási terület: Hidegvíz, melegvíz rendszerek, ipari víz, glykolos közeg, hűtés, fűtés, az alkatrész anyagaira közömbös folyadékok, anyagok.

Rendelhető: kézikarral, pneumatikával, elektromos meghajtással, csigahajtóművel.

Hőmérséklet: -10 °C-tól 90/110 °C-ig


DN 40 50 65 80 100 125 150 200 250 300
A 130 136,5 142 158 180 192 215 242 280 310
B 61 77 87,5 95 107 121,5 144 171 205 235
C 82 95 109 127 152 180 207 260 315 370
D 33 43 46 46 52 56 56 60 68 78
E 74 74 74 74 74 79 79 37 37 37
F 200 200 200 200 200 278 278 355 507 507
G 65 65 65 65 65 90 90 125 150 150
Négyszög 9 9 9 9 11 14 14 17 22 27
Karima csatlakozás F05 F05 F05 F05 F05 F07 F07 F10 F12 F12
Súly/kg 2,15 2,65 3,05 3,9 4,5 7 7,9 14,5 22,75 31,75



DN300-ig kézikarral, felette kézi csigahajtóművel rendelkezik alapkiépítésben.

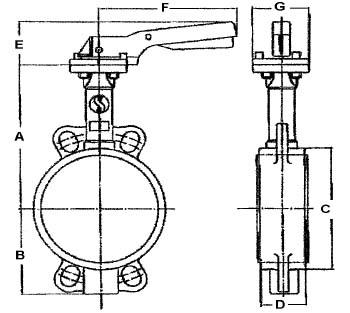

Pillangószelep 1123 típus saválló tányérral sematikus



1125 pillangószelep - DN350-től kézikerekes hajtóművel

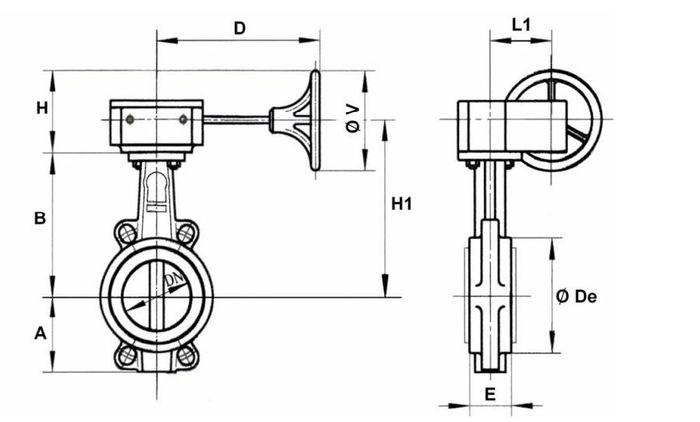

1125 pillangószelep kézi csigahajtóművel sematikus rajz



A pillangószelep mérettáblázata:



DN
350
400
450
500
600
700
800
900
1000
A
258,5
303,3
323
350,5
444,5
520
591
656
721
B
337
357
422
482
563
624
672
720
800
D
223
270
270
339
339
357
357
410
410
Ø De
418
470
525
575
693
800
906
1015
1134
E
78
102
114
127
154
163
188
203
216
H
189,5
207,9
257,5
221,5
221,5
381,5
381,5
475,5
475,5
H1
376,5
415,2
437,9
497,8
688
705
742
854
932
L1
78
120
120
120
120
243
243
278
278
ØV
300
300
400
300
300
435
435
435
435
Súly/kg
54,5
89,85
107,4
155,8
231,1
398
456
852
982











Az esetleges hibákért felelősséget nem vállalunk !
