1198 típusú kézikerekes fokozómű

SO1121 - SO1125 - SO1123 - SO1135 - SO1133 típusú pillangószelepekhez



Kézikerekes fokozómű

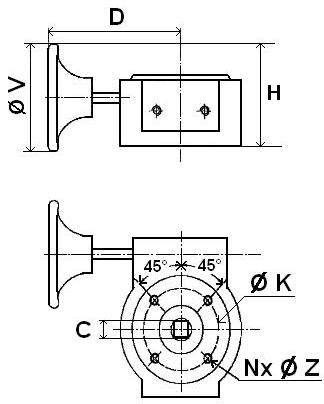

A kézi csigahajtómű méretezési rajza:



Kézikerekes fokozómű méretezési rajza



DN 32/80 100 125/150 200 250 300
C 9 11 14 17 22 27
K 50 50 70 102 125 125
N * Z 4 * 6 4 * 6 4 * 8 4 * 10 4 * 12 4 * 12
D 156 156 156 241 223 223
H 116 116 168 193 190 190
V 150 150 250 300 300 300
Súly (kg) 3,51 3,53 4,22 6,99 7,42 9,6













Az esetleges hibákért felelősséget nem vállalunk !
