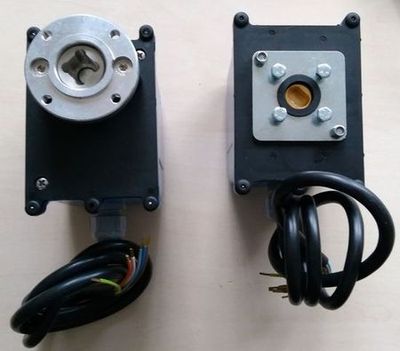

Motoros golyóscsap, nikkelezett sárgaréz,

nyit-zár funkcióval,

230V AC feszültségre,

Riv olaszországi gyártótól

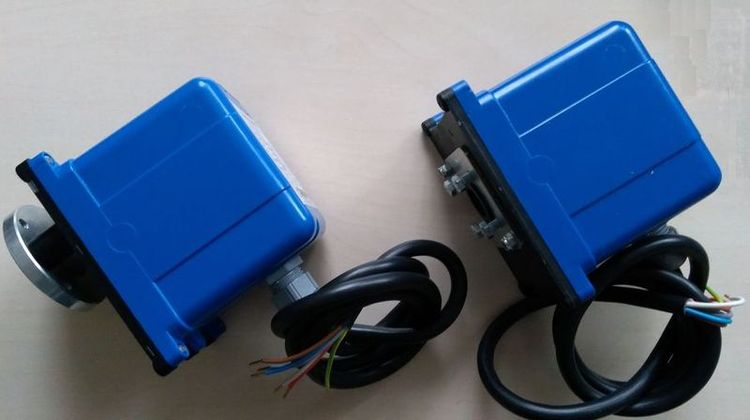

Meghajtók

M1 és M4



Működtető feszültség: (12 V – 24 V csak rendelésre!) – 220/230 V 50 Hz

Fogyasztás: 4 W

Futási idők: M1 = 90 sec. M4= 110sec.

Fordulás szöge: 90°

Motor védettsége: IP 65

Indítási nyomaték: M1 = 12 Nm - M4 = 35 Nm

Működtető nyomaték: M1 = 4,5 Nm M4 = 20 Nm

Működtetési hőmérséklet: -10°C - +70°C

Csatlakozás szabványa: ISO 5211 / DIN 3337

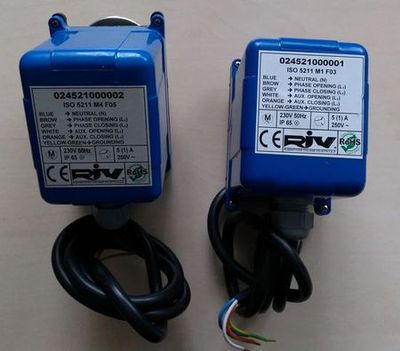

Kábelek színjezései és funkciói:

1) Zöld/Sárga - Földelés

2) Barna - Fázis a motor nyitásához

3) Szürke - Fázis a motor zárásához

4) Kék - nulla

5) Fehér - Nyitott pozícióban kimeneti jel (max. terhelhetőség 0,5 A),

6) Narancs - Zárt pozícióban kimeneti jel (max. terhelhetőség 0,5 A),

pozíció indikátorként használható



“CE” jelzéssel ellátva.



Alkalmazott előírások és direktívák:

89/392/CEE

az alábbi módosításokkal és kiegészítésekkel:

91/368/CEE 93/44/CEE 93/68/CEE



Alkalmazott normatívák:

CEI EN 61000-3-2 CEI EN 61000-3-3 CEI EN 55014 CEI EN 89/336/CEE CEI EN 60335-1

CEI EN 60730-1 CEI EN 60730-2-8



Alkalmazott kis feszültségű direktívák:

73/23/CEE 93/68/CEE

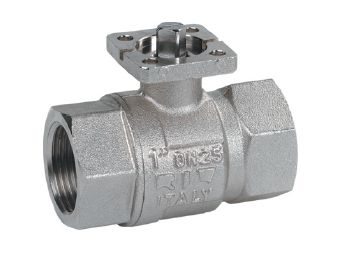

Golyóscsap, meghajtásra előkészített,



RIV 4500 széria





Fő Jellemzők
Riv4500 sorozat
Ház kivitel
Belső - belső Bsp menettel
Felület
Nikkelezett
Átömlés
teljes átömléssel
Meghajtás
ISO 5211



Felhasznált anyagok



Fő Jellemzők
Riv 4500 sorozat

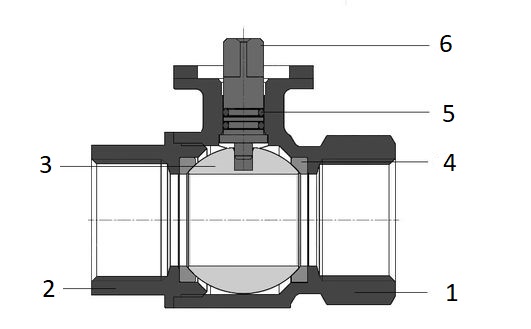

1 - Test
Nikkelezett sárgaréz
2 - Test záróelem
Nikkelezett sárgaréz
3 - Gömb / golyó
Krómozott sárgaréz
4 - Ülékek
PTFE
5 - O gyűrűk
Viton / Fkm / Fpm
6 - Tengely
Sárgaréz ( CW614N )

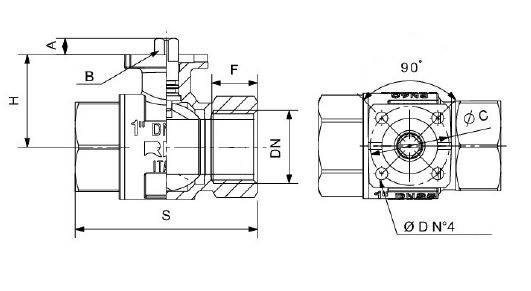

Mérettáblázat



DN
H
S
F
A
Ø C
Ø D
B
Kg
1/2"
31
59
17
7
36
5,5
38
0,29
3/4"
37
69
18
8
36
5,5
38

0,429

1"
41
83
22
8
36
5,5
38
0,677
5/4"
46,5
94
24
14,5
50
6,5
50
1,103
6/4"
58
102
24
14,5
50
6,5
50
1,391
2"
65,5
124
28
14,5
50
6,5
50
2,172

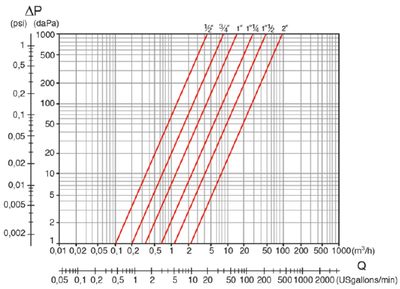

Nyomás veszteségi diagram

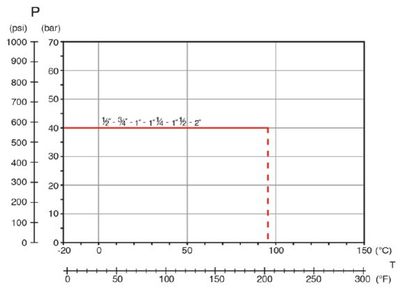

Nyomás - hőmérséklet diagram











Az esetleges hibákért felelősséget nem vállalunk !
