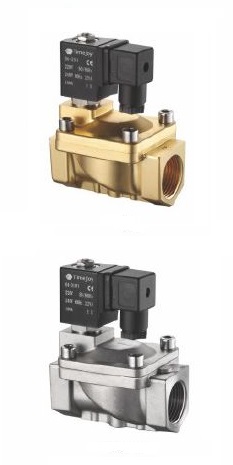

Airfit - SLP1 sorozatú mágnesszelep
Alaphelyzetben zárt, közvetett ( szervo ) működésű
NC ( Normally Closed )
Feszültségre nyitó mágnes ( solenoid ) szelep
|
| Fő Jellemzők |
Airfit SLP 1 sorozat |
| Ház kivitel |
Sárgaréz, rozsdamentes |
| Belső alkatrészek |
Saválló anyagból |
| T max. °C NBR |
80 °C |
| T max. °C EPDM |
130 °C |
| T max. °C FKM |
150 °C - gőzre nem alkalmaztható! |
| T környezeti °C |
60 °C |
| Membrán |
NBR, EPDM, FKM ( Fpm, viton ) |
| Elektromos csatlakozó |
T22 |
| Működtető
feszültségek |
230V / 24V
50 Hz / 24V DC |
|
| DN |
Furat
(mm) |
kV
(m3/h) |
Min Δp |
P max
levegő, gáz |
P max
folyadék |
P max
könnyű olaj |
| 1/8" |
3 |
0,23 |
0 |
13 |
13 |
10 |
| 1/4" |
3 |
0,23 |
0 |
13 |
13 |
10 |
| 1/4" |
10,5 |
1,47 |
0 |
16 |
16 |
10 |
| 3/8" |
3 |
0,3 |
0 |
13 |
13 |
10 |
| 3/8" |
4 |
0,6 |
0 |
8 |
8 |
6 |
| 3/8" |
10,5 |
1,68 |
0 |
16 |
16 |
13 |
| 3/8" |
13 |
4,5 |
0,5 |
16 |
16 |
13 |
1/2" |
10,5 |
1,75 |
0 |
16 |
16 |
13 |
| 1/2" |
13 |
4,5 |
0,5 |
16 |
16 |
13 |
| 3/4" |
20 |
7,6 |
0,5 |
16 |
16 |
13 |
| 1" |
25 |
12 |
0,5 |
16 |
16 |
13 |
| 5/4" |
35 |
22 |
0,5 |
16 |
16 |
13 |
| 6/4" |
40 |
30 |
0,5 |
16 |
16 |
13 |
| 2" |
50 |
48 |
0,5 |
16 |
16 |
13 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
