TTV pillangószelep teflon ülékkel

Karima közé építhető, Wafer

Kézikarral vagy kézi csigahajtóművel

DN32/40 - DN200 PN16

Sferaco 1155 típus,





Teflonos SO1155 pillangószelep



Ház
Specifikációk:
GGG50, Rilsan bevonatú, 250-300 mikron festékvastagsággal
Tányér
SS316 (saválló) PTFE (teflon) bevonattal
Átmérő
DN 32/40 - DN 200
ISO csatlakozású
Hajtómű illesztőperem, ISO 5211
Reteszelhető kar
9 fokozatban állítható
Maximális üzemi nyomás
PN 16, 16 bar
Felhasználás
Minden folyadékra
Maximális hőmérséklet
160 °C
Minimális hőmérséklet
-25 °C
Működtetés
kézikar vagy kézi csigahajtómű

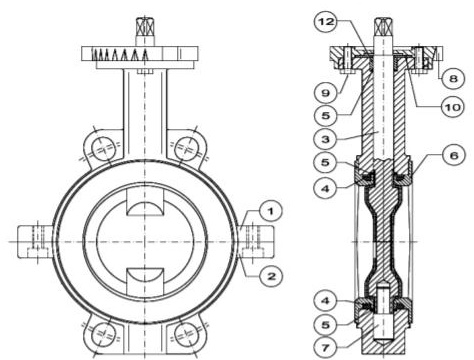

A pillangószelep felépítési rajza:





Teflonos  pillangószelep összeállítási rajza





Részegység
Anyagok
1
Test felső fél
Öntöttvas
EN-GJS 500-7
2
Test alsó fél
Öntöttvas
EN-GJS 500-7
3
Tengely+tányér
PTFE bevonat
SS316 + Teflon
4
Rugalmas tömítés
Szilikon
5
O-gyűrű
FKM ( Viton )
6
Ülék
PTFE
7
Alsó tengely
Saválló; SS316
8
Kar helyzetét rögzítő tárcsa
Aluminium L-2521
9
Hatlapfejű csavar
A4 DIN 933
10
Leszorító
SS 316
12
Tömítés-foglalat
SS 316

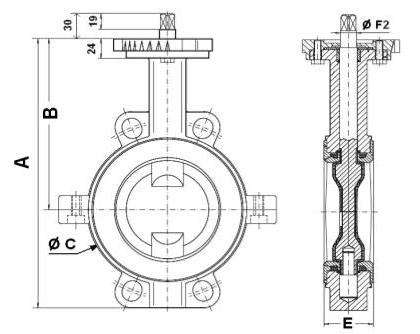

Mérettáblázat:



Teflonos 1155 pillangószelep szerkezeti rajza



DN
50
65
80
100
125
150
200
A
226
242
262
290
326
348
438
B
156
161
167
184
207
215
257
C
103
117
134
150
185
205
270
D
88
88
88
88
105
105
105
E
43
46
46
52
56
56
60
F2
10
14
16
16
18
18
22
G
172
178
190
207
250
270
340
J
8
9
11
11
14
14
17
Súly
4
4,5
5
6,5
9,5
10,5
17,5











Az esetleges hibákért felelősséget nem vállalunk !
