SPU225 saválló mágnesszelep
Alaphelyzetben zárt, NC
( Normally Closed )
|
Fő Jellemzők |
Shako - SPU225 |
Ház kivitel |
AISI 316 |
Belső alkatrészek |
Saválló anyagból |
Felhasználás |
Savas, lúgos az alkatrészekre közömbös folyadékok |
T környezeti °C |
-20 - 60 °C |
T Max. közeg °C |
-10 - 90 °C |
Védettség |
IP65 |
Max. üzemi nyomás |
10 bar |
ΔP min. |
0,5 bar |
Működtető feszültségek |
24 VDC, 24 V/50 Hz, 230V/50-60Hz |
Elektromos csatlakozó
|
T30 |
|
|

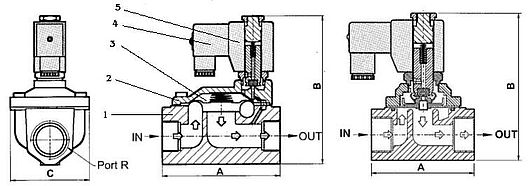

1 |
Ház - SS316 |
2 |
Fedél - SS316 |
3 |
Membrán - FPM
(Viton) |
4 |
Elektromos
csatlakozás - T30 |
5 |
Behúzótekercs |
|
Mérettáblázat:
DN |
A |
B |
C |
Súly(kg) |
3/8" |
66,5 |
106,5 |
48 |
0,74 |
1/2" |
66,5 |
106,5 |
48 |
0,725 |
3/4" |
96 |
126 |
70 |
1,43 |
1" |
96 |
126 |
70 |
1,43 |
1 1/4" |
131 |
145,5 |
96 |
2,56 |
1 1/2" |
131 |
145,5 |
96 |
2,32 |
2" |
160 |
160,5 |
112 |
3,44 |
|
Nyomás és áramlási diagram:
DN |
Névleges átmérő
(mm) |
Kv (m3/h) |
PN min. |
PN max. |
Nyitási, zárási idő (ms) |
3/8” |
13 |
3,4 |
0,5 |
10 |
20-60 |
1/2" |
13 |
3,4 |
0,5 |
10 |
20-60 |
3/4" |
25 |
8,9 |
0,5 |
10 |
20-60 |
1" |
25 |
8,9 |
0,5 |
10 |
20-60 |
1 1/4" |
38 |
15,8 |
0,5 |
10 |
50-80 |
1 1/2" |
38 |
21,3 |
0,5 |
10 |
50-80 |
2" |
50 |
34,1 |
0,5 |
10 |
50-80 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
