Öntvény szennyszűrő, import, Zetkama

821 típus, karimás

DN 15 - DN400

PN6 - PN16 - PN25 - PN40

menetes kivitelben

1/4"-2"

PN16

230 típus







Karimás szennyszűrő





Öntöttvas import szennyfogó

PN16



Alkalmazási terület
ivóvíz, hűtés, fűtés, glykol, nem agresszív folyadékok
Alkatrészek anyagai

Ház és fedél: GG25, Szűrőbetét: X5CrNi89 / SS304,

Leeresztő csavar: GGG50, Tömítés: grafit

Hőmérséklet
-10 °C-tól +120 °C

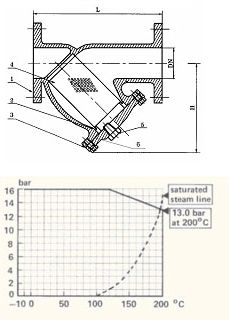

Import szennyfogó szűrő méretezési rajza



DN

L

(mm)

H

(mm)

Karima paraméterei

Súly

(Kg)

Kv-érték

(m3/h)

D

(mm)

Furatok

száma

Furat

Ø (mm)

Karima osztókör

Ø (mm)

15

130

75

95

4

14

65

3

5,7

20

150

80

105

4

14

75

3,5

10,4

25

160

90

115

4

14

85

4

16,4

32

180

100

140

4

18

100

6

27,3

40

200

105

150

4

18

110

8

46,8

50

230

125

165

4

18

125

11

64,7

65

290

150

185

4

18

145

16

86,9

80

310

175

200

8

18

160

23

107,9

100

350

195

220

8

18

180

29

217

125

400

235

250

8

18

210

38

307,8

150

480

275

285

8

22

240

61

436,7

200

600

350

340

12

22

295

115

789,2

250

730

420

405

12

26

355

170

1061

300

850

490

460

12

26

410

220

1250

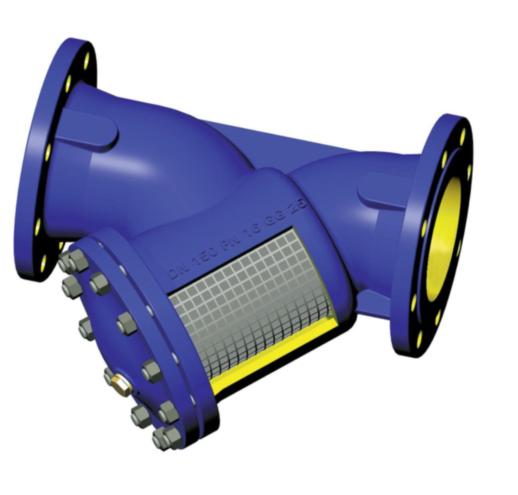

Zetkama karimás szennyszűrő



Öntöttvas és acél Zetkama szennyfogó

PN16 - PN25 -PN40



Alkalmazási terület

Ivóvíz, fűtés, hűtés, ipari víz, gőz,

nem agresszív folyadékok

Alkatrészek anyagai

Ház és fedél: EN-GJL-250/EN-GJS-18-LT/GP240GH,

Szűrőbetét: X5CrNi18-10/1.4301,

Leeresztő csavar: C35E, Tömítés: CrNiSt/Grafit

Hőmérséklet
-20 °C - 300 °C (Nyomás, hőmérséklet függvényében !)





Zetkama szennyfogó szűrő méretezési rajza



DN L PN 6 PN 16 PN 25 PN 40 Kvs PN6 PN16 PN25 PN40
Dz Dp Do nxd Dz Dp Do nxd Dz Dp Do nxd Dz Dp Do nxd m3/h

Súly

(Kg)

mm
15 130 80 38 55 4x11 95 46 65 4x14 95 46 65 4x14 95 45 65 4x14 5,7 2,2 2,6 2,6 2,7
20 150 90 48 65 4x11 105 56 75 4x14 105 56 75 4x14 105 58 75 4x14 10,4 2,8 3,0 3,0 3,6
25 160 100 58 75 4x11 115 65 85 4x14 115 65 85 4x14 115 68 85 4x14 16,4 3,9 4,3 4,3 4,5
32 180 120 69 90 4x14 140 76 100 4x19 140 76 100 4x19 140 78 100 4x18 27,3 5,7 6,8 6,8 6,3
40 200 130 78 100 4x14 150 84 110 4x19 150 84 110 4x19 150 88 110 4x18 42,0 7,3 8,8 9,0 8,7
50 230 140 88 110 4x14 165 99 125 4x19 165 99 125 4x19 165 102 125 4x18 64,7 8,4 11,0 11,0 11,0
65 290 160 108 130 4x14 185 118 145 4x19 185 118 145 8x19 185 122 145 8x18 96,0 13,5 16,8 16,8 18,5
80 310 190 124 150 4x19 200 132 160 8x19 200 132 160 8x19 200 138 160 8x18 149 17,7 19,5 19,5 23,5
100 350 210 144 170 4x19 220 156 180 8x19 235 156 190 8x23 235 162 190 8x22 234 25,3 29,6 29,6 33,0
125 400 240 174 200 8x19 250 184 210 8x19 270 184 220 8x28 270 188 220 8x26 375 37,5 42,5 42,5 54,0
150 480 265 199 225 8x19 285 211 240 8x23 300 211 250 8x28 300 218 250 8x26 460 49,0 56,0 56,0 75,0
200 600 320 254 280 8x19 340 266 295 12x23 360 274 310 12x28 375 285 320 12x30 853 98,0 110 110,0 137,0
250 730 - - - - 405 319 355 12x28 - - - - - - - - 1104 - 165,0 - -
300 850         460 370 410 12x28 - - - - - - - - 145 - 285,0 - -
350 980         520 429 470 16x28 - - - - - - - - 1800 - 373,0 - -
400 1100         580 480 525 16x31 - - - - - - - - 2200 - 540,0 - -

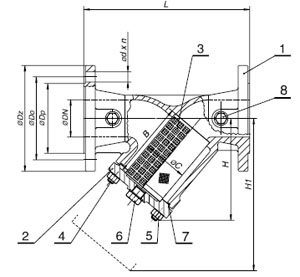

Zetkama Karimás Szennyszűrő sematikus ábra



Karimás szennyszűrők mérettáblázata



PN6 - PN16 - PN25 PN40
DN 15-50 65-300 350-400 15-20 25-32 40-80 100-150 200
R G 3/8" G 1/2" G 1" G 3/8" G3/4" G 1" G 6/4" G 6/4"











DN R PN6 - PN16 - PN25 PN40 PN6 PN16 PN25 PN40 KV DN
B C H H1 H
mm kg m3/h mm
15 G 3/8" 56 23 90 135 70 2,2 2,6 2,6 2,7 5,7 15
20 68 28 100 150 80 2,8 3,0 3,0 3,6 10,4 20
25 82 36 115 180 88 3,9 4,3 4,3 4,5 16,4 25
32 98 42 135 215 100 5,7 6,3 6,8 7,8 27,3 32
40 114 50 150 240 125 7,3 8,8 9,0 12 42 40
50 119 61,5 160 250 140 8,4 11,0 10,7 11,0 64,7 50
65 G 1/2" 134 78,5 180 285 170 13,5 16,8 16,1 15,0 96 65
80 149 89,5 215 330 190 17,7 19,5 18,2 22,0 149 80
100 169 109,5 235 365 225 25,3 34,0 32,5 31,5 223 100
125 199 137,5 280 425 260 37,5 42,5 39,2 46,0 347 125
150 224 160 320 480 320 49,0 56,0 52,2 71,0 480 150
200 284 210 405 610 420 98,0 110,0 102,7 134,5 853 200
250 434 258 540 915 - - 165,0 170,0 - 1104 250
300 555 308 680 1110 - - 285,0 290,0 - 1450 300
350 G 1" 640 365 755 1200 - - 373,0 - - 1800,0 350
400 695 415 835 1320 - - 461,0 - - 2200,0 400











Zetkama Menetes Szennyfogó szűrő





Öntöttvas menetes Zetkama szennyfogó

PN16



Alkalmazási terület

Ivóvíz, fűtés, hűtés, ipari víz, gőz,

nem agresszív folyadékok

Alkatrészek anyagai

Ház és fedél: ENGJL-250,

Szűrőbetét: X5CrNi18-10/1.4301,

Tömítés: Klingerit,

Csavar: 8,8

Hőmérséklet
-20 °C-tól +120 °C













DN d L H B C

Kv

(m3/h)

Súly

(kg)

mm
10 3/8" 72 45 48 18 1,8 0,3
15 1/2" 85 52 56 23 3,6 0,5
20 3/4" 100 62 68 28 11,0 0,8
25 1" 120 73 82 36 15,5 1,1
32 5/4" 140 86 98 42 26,0 1,9
40 6/4" 160 98 114 50 41,0 2,5
50 2" 205 144 154 60 68 6,1
65 5/2" 245 172 187 76 82 8,5
80 3" 165 186 200 83 115 12,0
