Gumizárású tolózár gázra

VAG EKO PLUS típusú

DN40 - DN300

PN10 - PN16

Rövid beépítésű ( F4 )



VAG tolózár gázra



Gumizárású Tolózár gázra jellemzői KAT-A 1032-F4-G típus
Ház GG öntöttvas JS-1030 - GGG 40
Ékzárás gömbgrafitos öntöttvas (GGG 40) NBR vulkanizált gumival
Orsó Rozsdamentes acél (1.4021)
Karimás csatlakozás EN 1092-2 szerint
Kis nyomatékigény műanyag csúszófelület miatt
Átmérő DN40 - DN300
Beépítési méret EN 558-1/14, DIN 3202 szerint, (F4)
Üzemi nyomástartomány DN40 - DN300 PN16
DN200 - DN300 PN10
Tolózár felhasználása, alkalmazási területe Gázra a DVGW G 260 iránymutatás szerint
Maximális hőmérséklet 50 °C
Tömítések Tripla O gyűrűs
Végső vizsgálati teszt EN 12266 szerint, DVGW szerint

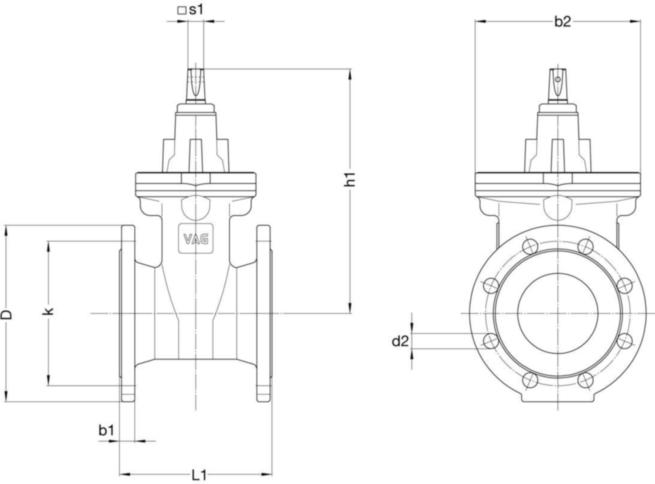

Gumizárású tolózár méretezési rajz



VAG gumizárású gáztolózár mérettáblázata PN16






DN

PN16

40 50 65 80 100 125 150 200 250 300
D 150 165 185 200 220 250 285 340 400 455
L1 140 150 170 180 190 200 210 230 250 270
b1 19 19 19 19 19 19 19 20 22 24.5
b2 121 121 206 206 206 228 252 330 413 472
d2 19 19 19 19 19 19 23 23 28 28
h1 226 233 273 278 310 347 386 493 606 670
k 110 125 145 160 180 210 240 295 355 410
s1 14 14 17 17 19 19 19 24 27 27
Furatok
száma
4 4 4 8 8 8 8 12 12 12
Turns / stroke 10 12 16 20 20 25 30 34 43 51
Súly (kg) 8.2 9.2 13.5 15.5 17.9 25.7 32.4 52 85.5 114.1
Volume (m3) 0.006 0.008 0.013 0.014 0.018 0.024 0.032 0.052 0.084 0.115




VAG gumizárású gáztolózár mérettáblázata PN10


DN

PN10

200 250 300
D (mm) 340 400 455
L1 (mm) 230 250 270
b1 (mm) 20 22 24.5
b2 (mm) 330 413 472
d2 (mm) 23 23 23
h1 (mm) 493 606 670
k (mm) 295 350 400
s1 (mm) 24 27 27
Furatok száma 8 12 12
Turns / stroke 34 43 51
Súly (kg) 53.5 86 115
Volume (m3) 0.052 0.084 0.115









Az esetleges hibákért felelősséget nem vállalunk !
