Szénacél vakkarima

EN1092-1/05

DN15 - DN600

MSZ 4581, MSZ 4582, MSZ 4583, MSZ 4584, MSZ 4585

DIN 2527

PN6, PN10, PN16, PN25, PN40

Egyedi rendelésre

PN63, PN100, PN160 nyomásfokozatokra is

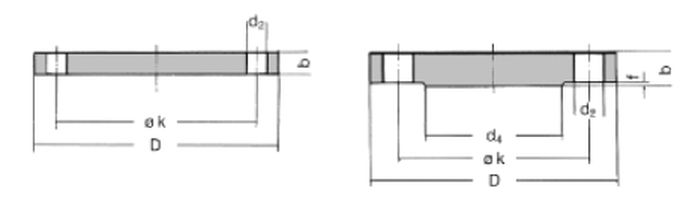

Acél vakkarima mérettáblázata PN 6

DN	D	Ø k	d2	n	b	kg
15	80	55	11	4	12	0,44
20	90	65	11	4	14	0,65
25	100	75	11	4	14	0,82
32	120	90	14	4	14	1,17
40	130	100	14	4	14	1,39
50	140	110	14	4	14	1,62
65	160	130	14	4	14	2,48
80	190	150	18	4	16	3,49
100	210	170	18	4	16	4,86
125	240	200	18	8	18	6,28
150	265	225	18	8	18	7,75
200	320	280	18	8	20	12,7
250	375	335	18	12	22	19
300	404	395	22	12	22	26,3
350	490	445	22	12	22	32,9
400	540	495	22	16	22	40,2
500	645	600	22	20	24	63,2

Acél vakkarima mérettáblázata PN 10

DN	D	Ø k	d2	n	b	kg
200	340	295	22	8	24	16,9
250	395	350	22	12	26	24,7
300	445	400	22	12	26	31,9
350	505	460	22	16	26	41,9
400	565	515	26	16	26	51,2
500	670	620	26	20	28	77,8

Acél vakkarima mérettáblázata PN 16

DN	D	Ø k	d2	n	b	kg
15	95	65	14	4	14	0,72
20	105	75	14	4	16	1,01
25	115	85	14	4	16	1,23
32	140	100	18	4	16	1,8
40	150	110	18	4	16	2,09
50	165	125	18	4	18	2,88
65	185	145	18	4	18	3,7
80	200	160	18	8	20	4,83
100	220	180	18	8	20	5,75
125	250	210	18	8	22	8,59
150	285	240	22	8	22	10,6
200	340	295	22	12	24	16,5
250	405	355	26	12	26	25,6
300	460	410	26	12	28	36,1
350	520	470	26	16	30	49,1
400	580	525	30	16	32	65,3
500	715	650	33	20	36	105

Acél vakkarima mérettáblázata PN 25

DN	D	Ø k	d2	n	b	kg
200	360	310	26	12	30	22,7
250	425	370	30	12	32	34,2
300	485	430	30	16	34	47,3
350	555	490	33	16	38	69,3
400	620	550	36	16	40	91,5
500	730	660	36	20	45	141

Acél vakkarima mérettáblázata PN 40

DN	D	Ø k	d2	n	b	kg
15	95	65	14	4	16	0,81
20	105	75	14	4	18	1,24
25	115	85	14	4	18	1,38
32	140	100	18	4	18	2,03
40	150	110	18	4	18	2,35
50	165	125	18	4	20	3,2
65	185	145	18	4	22	4,33
80	200	160	18	8	24	5,94
100	235	190	22	8	24	7,64
125	270	220	26	8	26	11
150	300	250	26	8	28	14,7
200	375	320	30	12	34	27,6
250	450	385	33	12	38	44,5
300	515	450	33	12	42	64,3
350	580	510	36	16	46	90,8
400	660	585	39	16	50	129
500	755	670	42	20	56	175

Az esetleges hibákért felelőséget nem vállalunk !
